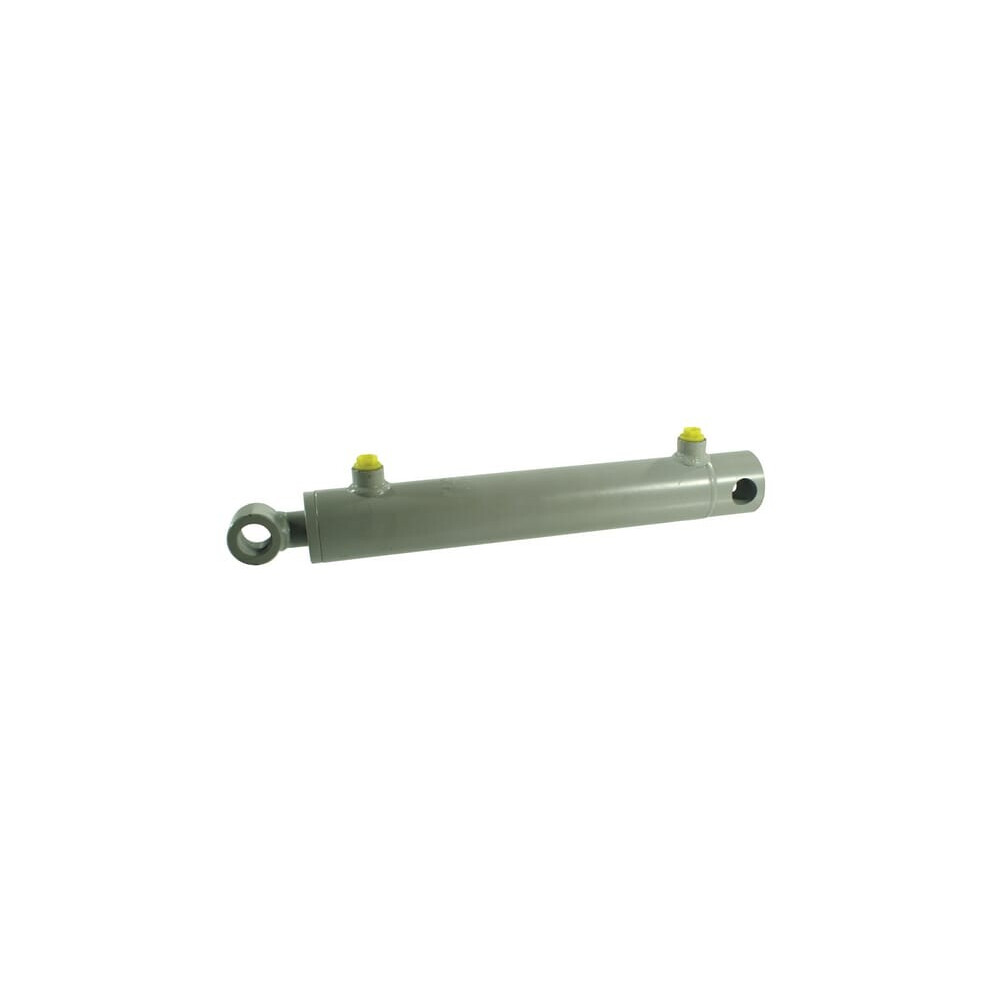

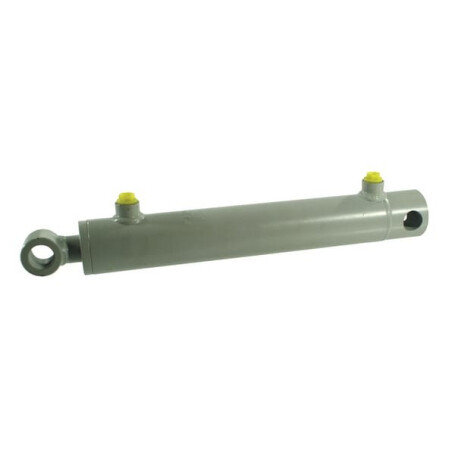

Hydraulikzylinder ST ST UNIVERSEL D35 D3570500ST 70 500

Anwendungskategorie : Universell

Stange Durchmesser : 35 mm

Typ : Doppeltwirkend

Hub : 500 mm

Min. Länge : 696 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 30,4 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagetyp - Stangenverbindung : Nabe

Montagedurchmesser - Stangenanschluss : 30,4 mm

Gewindeart Ölanschluss : G

Gewindegröße Ölanschluss Stangenseitig : 3/8 Inch

Durchmesser der Montagebohrung- Stangenverbindung : 30,4 mm

Max. Kolbengeschwindigkeit : 0,1 Mtr./sec

Außendurchmesser : 80 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 30,4 mm

Min. Abstand Montagebohrungen : 696 mm

Außendurchmesser der Montagebuchse : 50 mm

Montagekopf Breite : 60 mm

Min. Betriebstemperatur : -25 °C

Max. Betriebstemperatur : 85 °C

Nenndruck : 200 bar

Serie : D-ST

Zylindermaterial : Stahl ST52

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6

Stange Oberflächenrauheit : 0,2 um

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Gusseisen

Ölanschluss Material : Stahl

Zylinderende zu Montagebuchse Abstand : 19,5 mm

Innendurchmesser Zylinder : 70 mm
