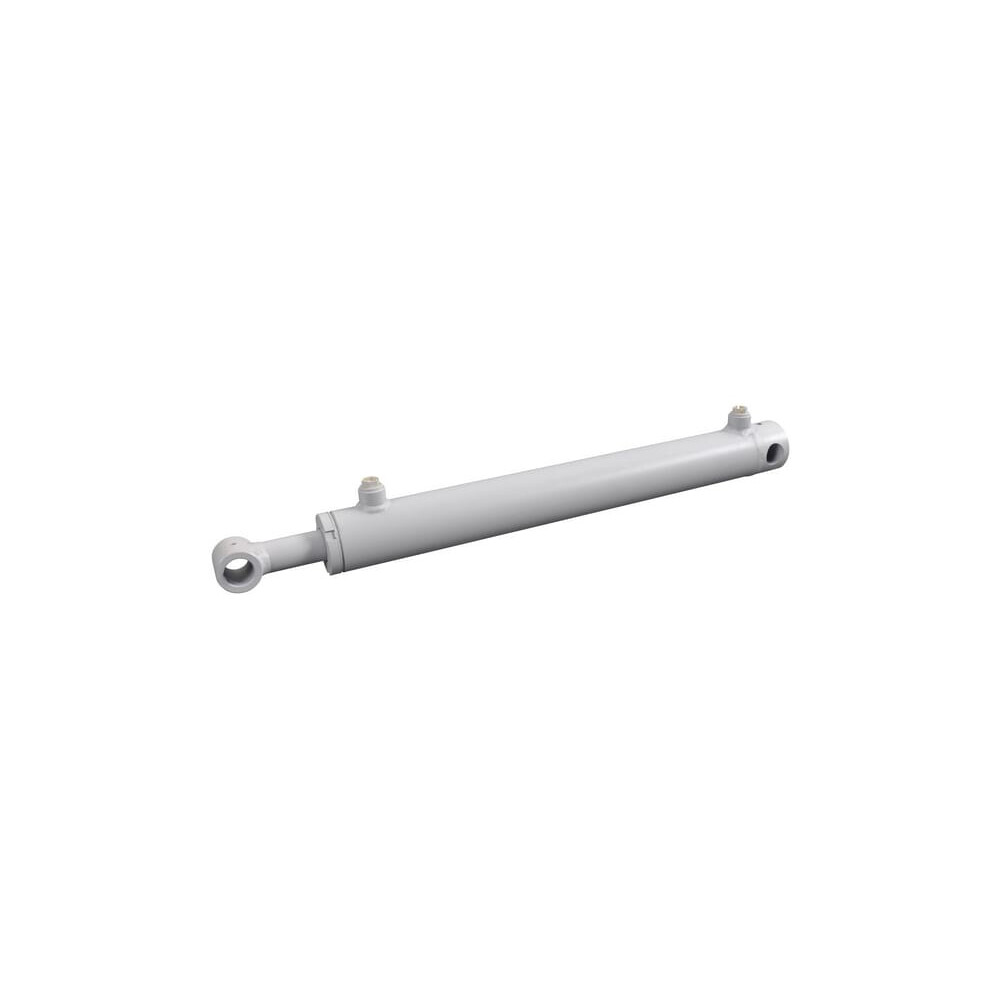

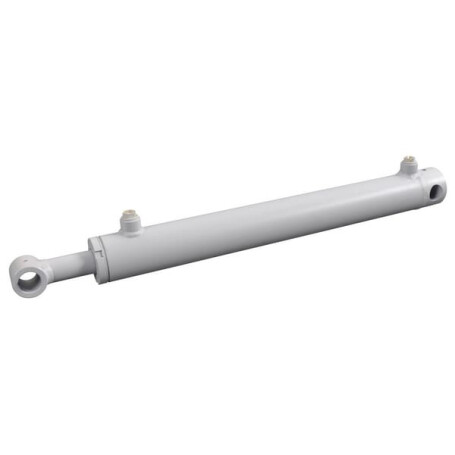

Zylinder D40-70-800 CB-Serie CB UNIVERSEL D40 D4070800CB 70 800

Anwendungskategorie : Universell

Stange Durchmesser : 40 mm

Typ : Doppeltwirkend

Hub : 800 mm

Min. Länge : 1010 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 30,3 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagetyp - Stangenverbindung : Nabe

Montagedurchmesser - Stangenanschluss : 30,3 mm

Gewindeart Ölanschluss : BSP

Gewindegröße Ölanschluss Stangenseitig : 3/8 Inch

Durchmesser der Montagebohrung- Stangenverbindung : 30,25 mm

Max. Kolbengeschwindigkeit : 0,1 Mtr./sec

Außendurchmesser : 80 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 30,25 mm

Min. Abstand Montagebohrungen : 1010 mm

Außendurchmesser der Montagebuchse : 50 mm

Montagekopf Breite : 55 mm

Min. Betriebstemperatur : -25 °C

Max. Betriebstemperatur : 85 °C

Nenndruck : 200 bar

Zylinderende zu Montagebuchse Abstand : 46 mm

Innendurchmesser Zylinder : 70 mm

Breite : 46 mm
