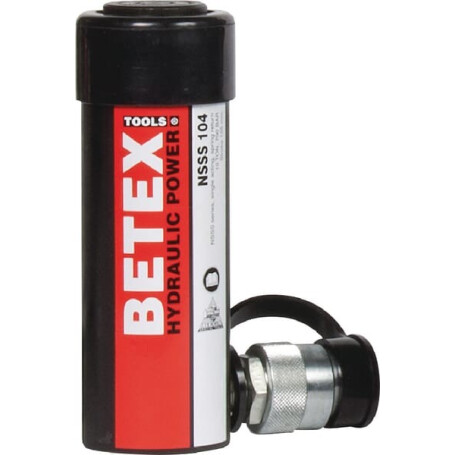

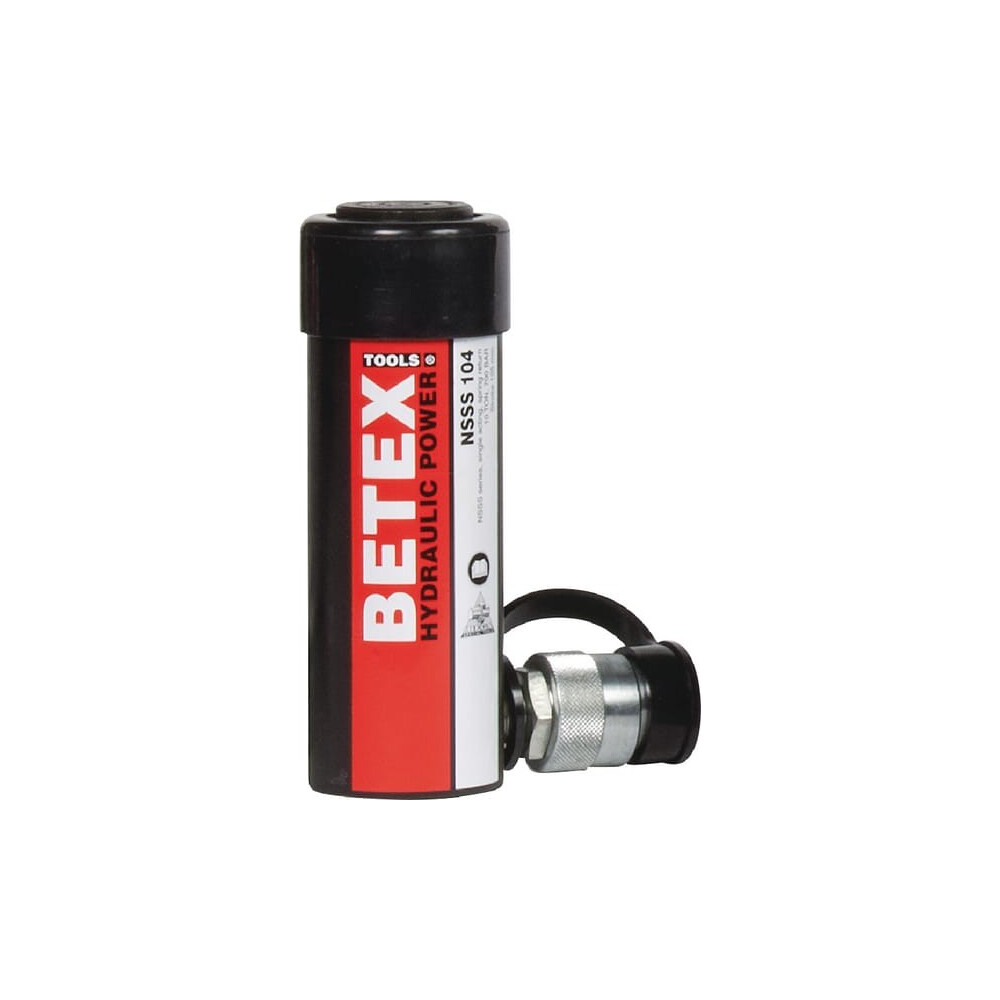

Zylinder NSSS 104 BETEX 8230104

Stange Durchmesser : 40 mm

Hub : 101 mm

Min. Länge : 171 mm

Max. Länge : 272 mm

Maximaler Arbeitsdruck : 700 bar

Montagetyp - Zylinderverbindung : Keine Montage

Gewindegröße Ölanschluss : 5/16 Inch

Montagegewinde pro Zoll - Zylinderverbindung : 18

Montagetyp - Stangenverbindung : Keine Montage

Gewindeart Ölanschluss : UN

Gewindegröße Ölanschluss Stangenseitig : 2-1/4 Inch

Montagegewinde pro Zoll - Stangenverbindung : 14

Montagegewinde 2 Typ - Stangenverbindung : UN

Montagegewinde 2 Durchmesser - Stangenverbindung : 1 Inch

Montagegewinde 2 Gewinde pro Zoll - Stangenverbindung : 8

Zylinderkopf Außendurchmesser : 57 mm

Zylinderkopf Länge : 30 mm

Min. Abstand Montagebohrungen : 39 mm

Max. Kapazität : 10 t

Ölfüllmenge : 145 cm³

Zylinderende zu Stangenende Abstand : 6 mm

Ölanschluss Mitte zu Zylinderende Abstand - Zylinderseite : 19 mm

Innendurchmesser Zylinder : 45 mm
