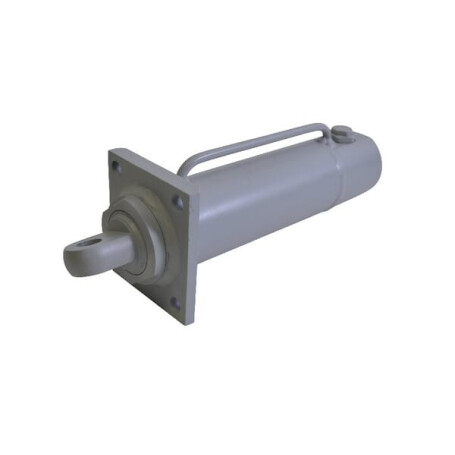

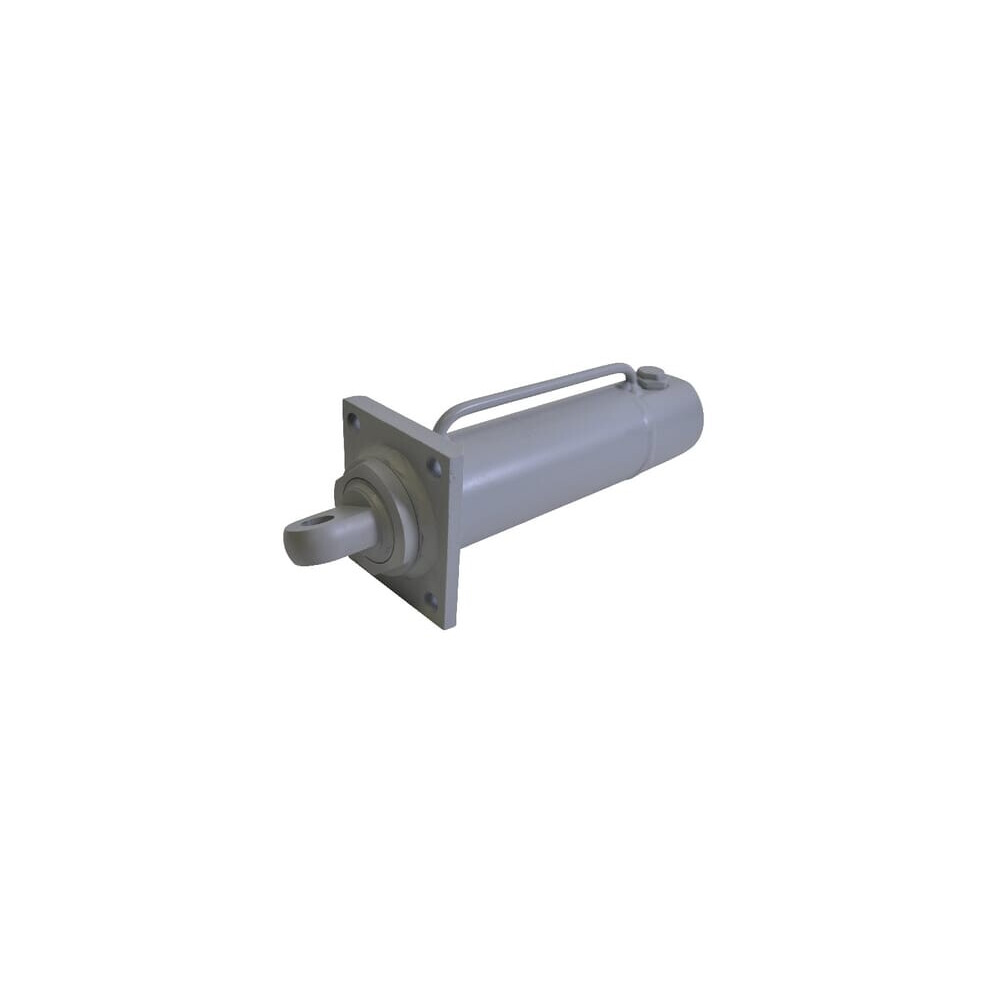

Zylinder Schnellwechsel CW3 UNIVERSAL D4060110CW3

Anwendungskategorie : Schnellverschluss

Stange Durchmesser : 40 mm

Typ : Doppeltwirkend

Hub : 110 mm

Min. Länge : 265 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Flansch

Montagedurchmesser - Zylinderverbindung : 13 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagebohrungen Abstand - Zylinderverbindung : 75 85 mm

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 18 mm

Durchmesser der Montagebohrung- Stangenverbindung : 18 mm

Außendurchmesser : 70 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 13 mm

Montagekopf Breite : 100 mm

Montagekopf Länge : 110 mm

Originalnummer : CW2-3-4/CW20-30-40

Zylindermaterial : Edelstahl 52.0

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6 Stahl C45

Stange Oberflächenrauheit : 0,25 um

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Stahl

Zylinderende zu Stangenende Abstand : 330 mm

Innendurchmesser Zylinder : 60 mm

Extra info : - Zylinder ist mit integriertem Rückschlagventil ausgestattet.
