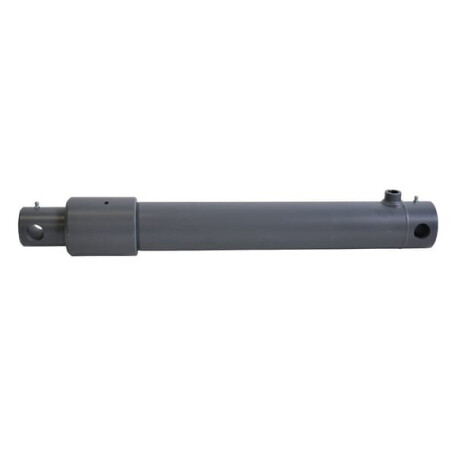

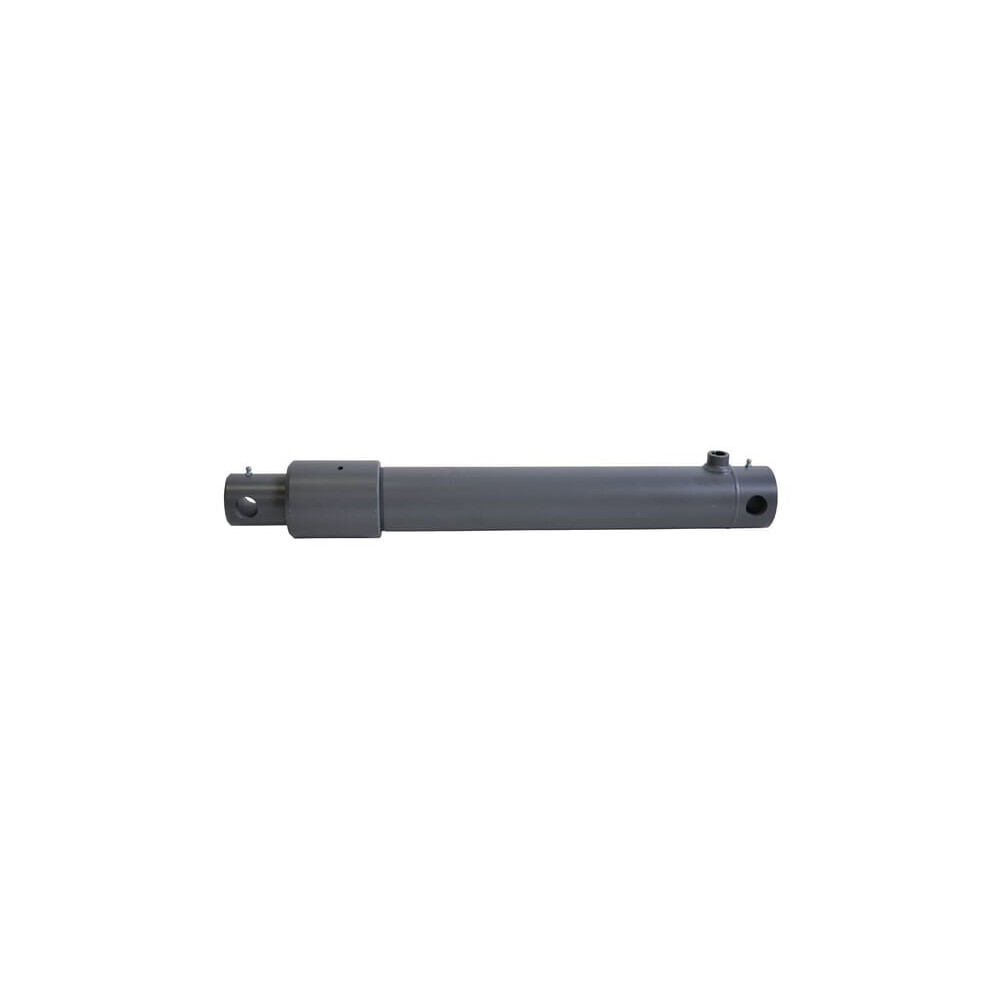

Zylinder EPL20-100 ST-Serie UNIVERSAL EPL20100ST

Anwendungskategorie : Universell

Stange Durchmesser : 20 mm

Typ : Einfach wirkend

Hub : 100 mm

Min. Länge : 178 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 10,2 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagebohrungen Abstand - Zylinderverbindung : 26 mm

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 10,2 mm

Durchmesser der Montagebohrung- Stangenverbindung : 10,2 mm

Außendurchmesser : 40 mm

Zylinderkopf Außendurchmesser : 50 mm

Serie : EPL-ST

Zylindermaterial : Stahl S355

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Chrom

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Gusseisen

Führungsring Material : Kunststoff

Montagebohrung Mitte zu Kopfende Abstand : 15 mm
