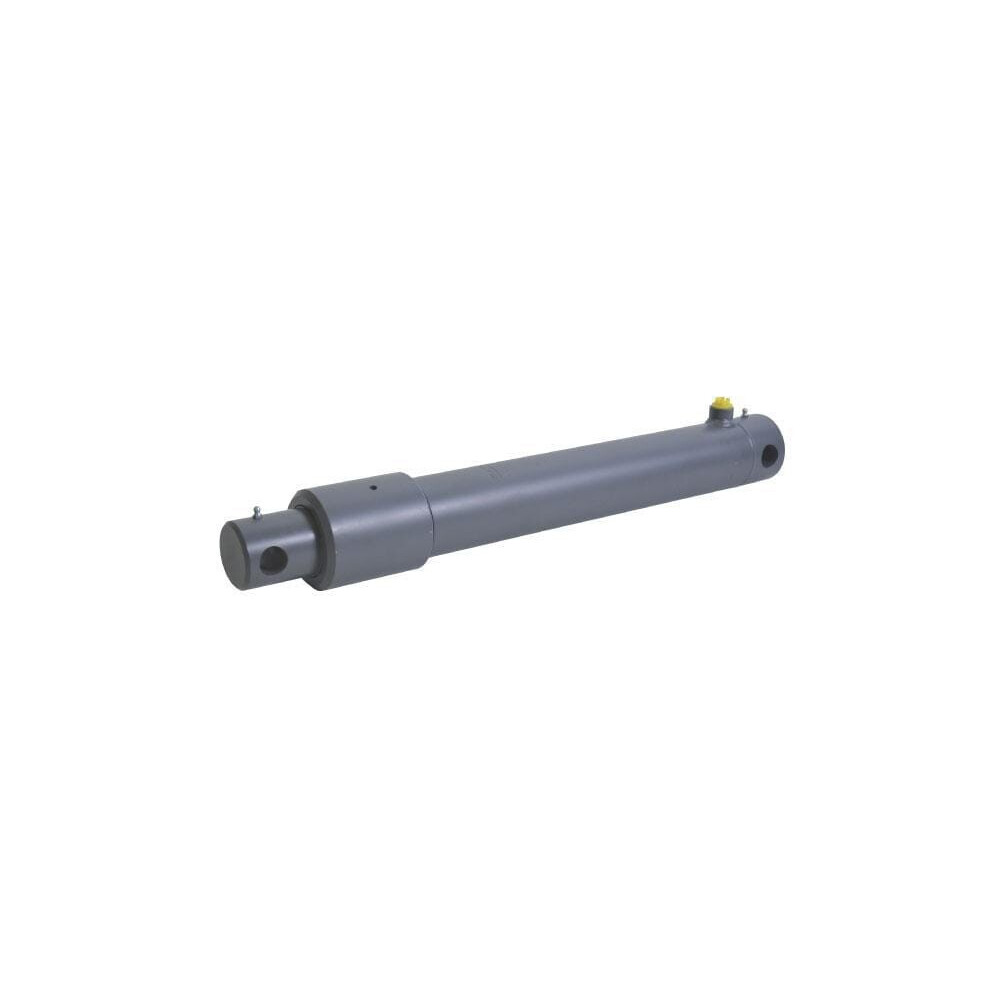

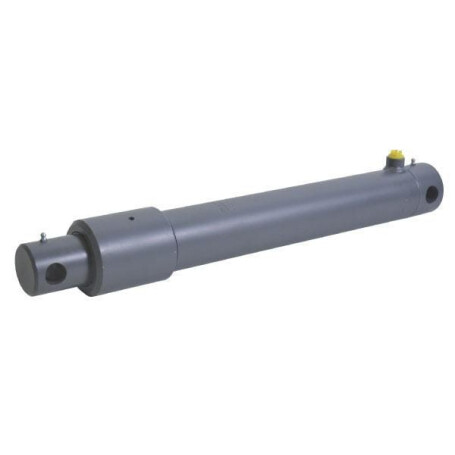

Zylinder EPL30-700 ST-Serie UNIVERSAL EPL30700ST

Anwendungskategorie : Universell

Stange Durchmesser : 30 mm

Typ : Einfach wirkend

Hub : 700 mm

Min. Länge : 804 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 15,2 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagebohrungen Abstand - Zylinderverbindung : 24 mm

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 15,2 mm

Durchmesser der Montagebohrung- Stangenverbindung : 15,2 mm

Außendurchmesser : 45 mm

Zylinderkopf Außendurchmesser : 60 mm

Serie : EPL-ST

Zylindermaterial : Stahl S355

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Gusseisen

Führungsring Material : Kunststoff

Montagebohrung Mitte zu Kopfende Abstand : 22 mm
