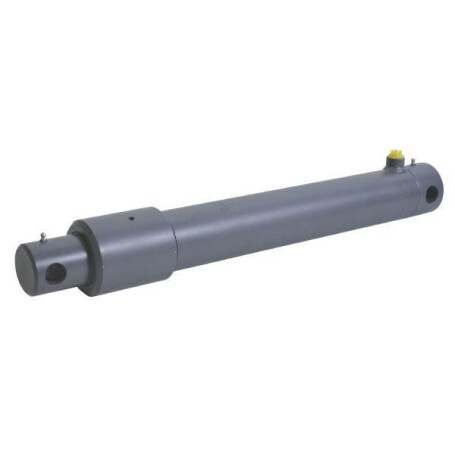

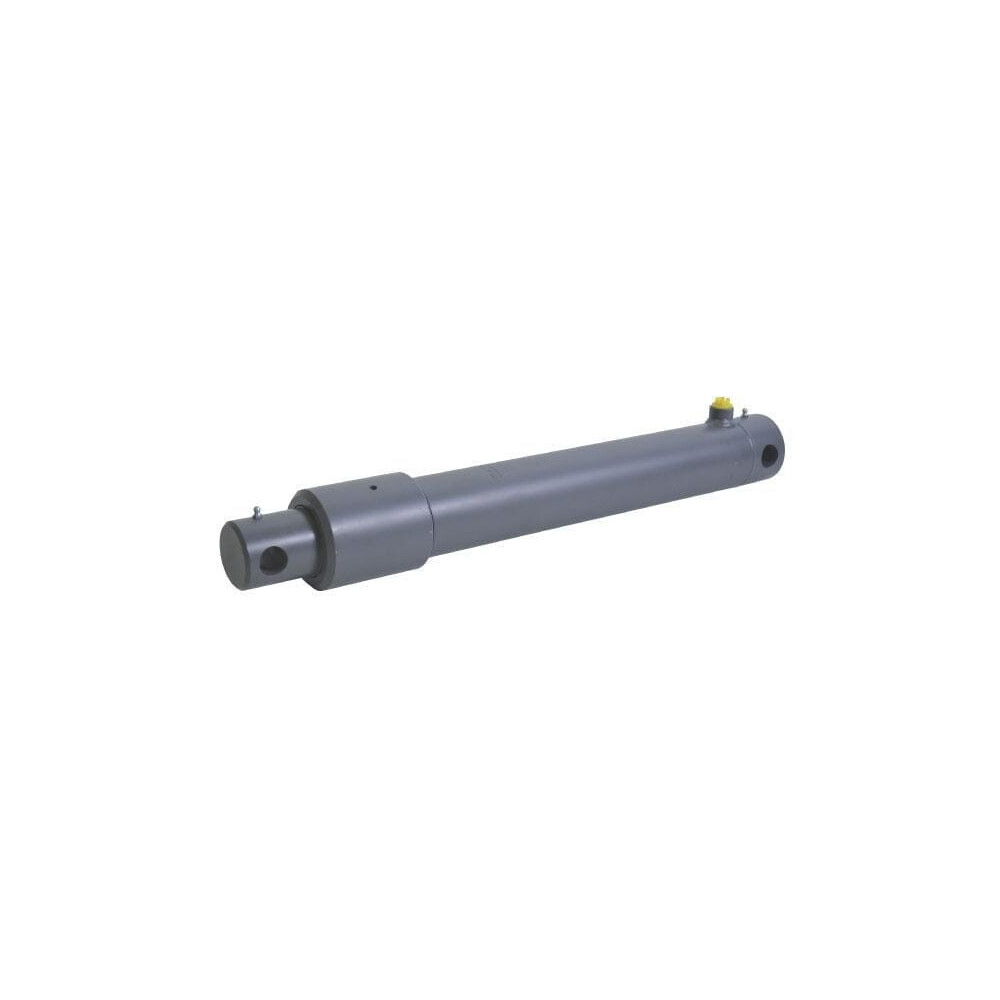

Zylinder EPL50-400 ST-Serie UNIVERSAL EPL50400ST

Anwendungskategorie : Universell

Stange Durchmesser : 50 mm

Typ : Einfach wirkend

Hub : 400 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 25,4 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagebohrungen Abstand - Zylinderverbindung : 37 mm

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 25,4 mm

Durchmesser der Montagebohrung- Stangenverbindung : 25,4 mm

Außendurchmesser : 65 mm

Zylinderkopf Außendurchmesser : 80 mm

Min. Abstand Montagebohrungen : 561 mm

Serie : EPL-ST

Zylindermaterial : Stahl S355

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Gusseisen

Führungsring Material : Kunststoff

Innendurchmesser Zylinder : 55 mm

Montagebohrung Mitte zu Kopfende Abstand : 35 mm
