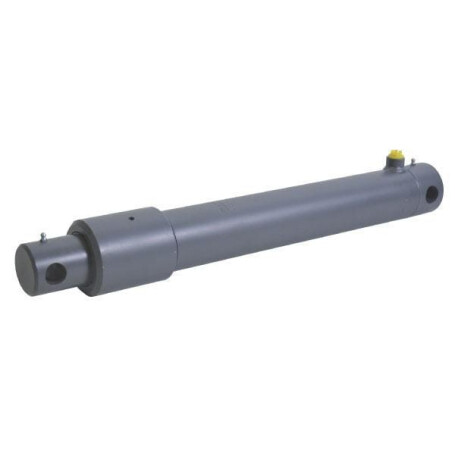

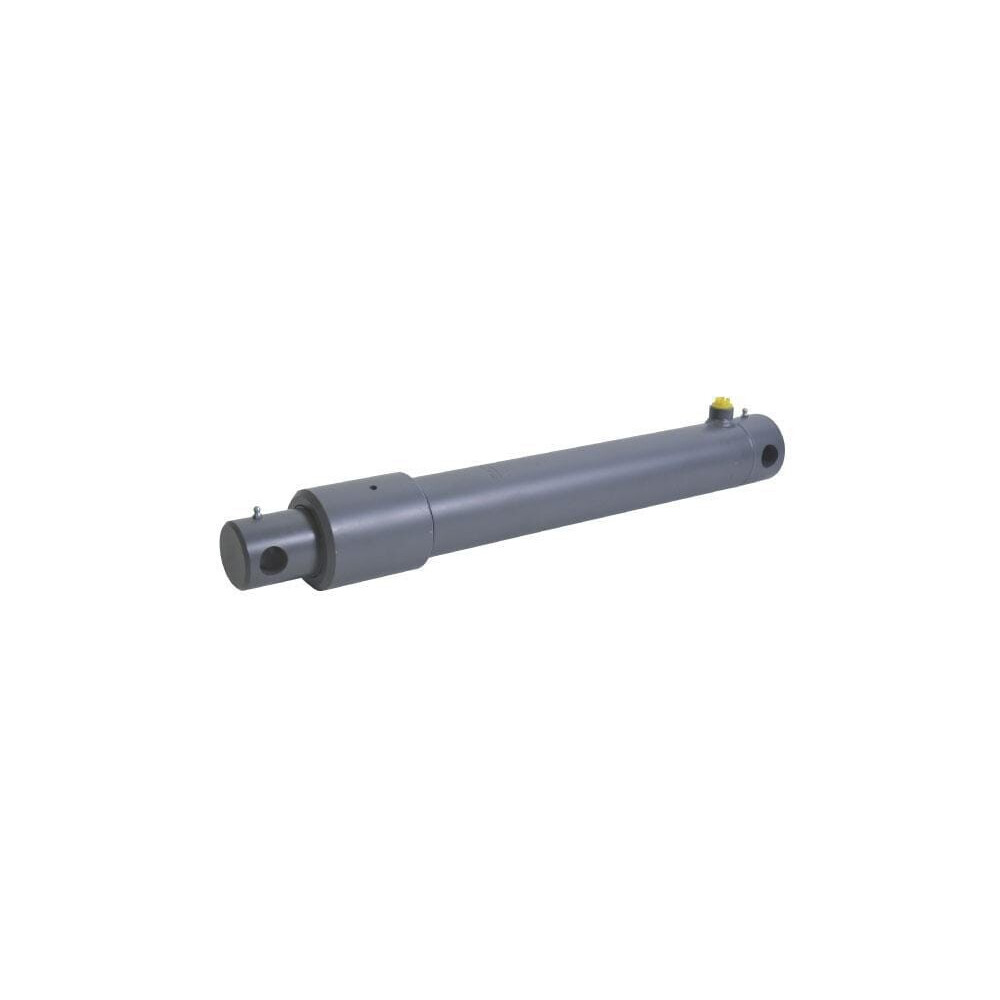

Zylinder EPL70-300 ST-Serie UNIVERSAL EPL70300ST

Anwendungskategorie : Universell

Stange Durchmesser : 70 mm

Typ : Einfach wirkend

Hub : 300 mm

Min. Länge : 509 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 30,2 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagebohrungen Abstand - Zylinderverbindung : 42 mm

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 30,2 mm

Durchmesser der Montagebohrung- Stangenverbindung : 30,4 mm

Außendurchmesser : 85 mm

Zylinderkopf Außendurchmesser : 110 mm

Zylindermaterial : Stahl S355

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Gusseisen

Führungsring Material : Kunststoff

Innendurchmesser Zylinder : 75 mm

Montagebohrung Mitte zu Kopfende Abstand : 60 mm
