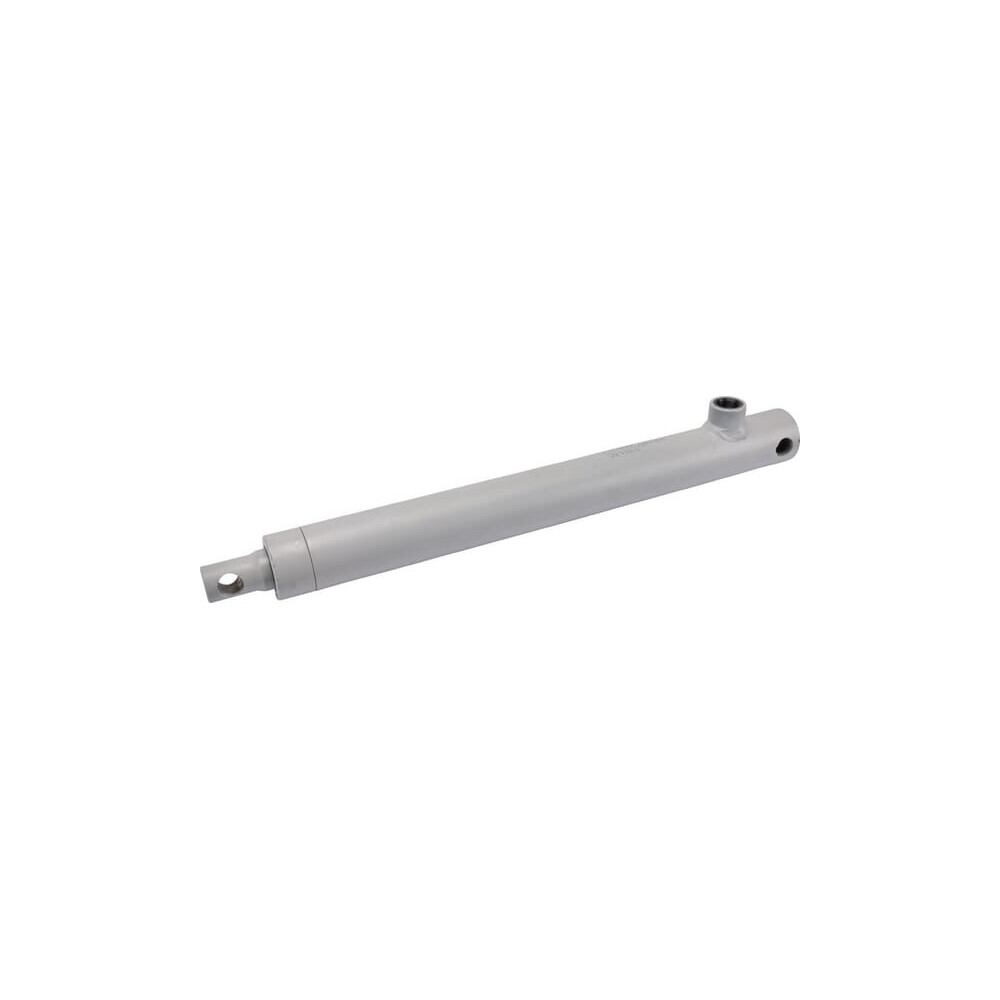

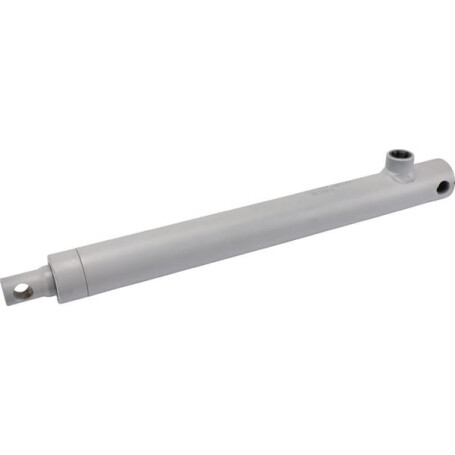

Zylinder EPL 30-200 CB-Serie UNIVERSAL EPL30200CB

Anwendungskategorie : Universell

Stange Durchmesser : 30 mm

Typ : Einfach wirkend

Hub : 200 mm

Min. Länge : 300 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 16,2 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 16,2 mm

Durchmesser der Montagebohrung- Stangenverbindung : 16,2 mm

Außendurchmesser : 50 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 16,2 mm

Min. Abstand Montagebohrungen : 300 mm

Montagekopf Länge : 34 mm

Montagekopf Außendurchmesser : 27 mm

Zylindermaterial : Stahl S355

Ölanschluss Innendurchmesser : 16,2 mm

Montagebohrung Mitte zu Stangen-Endabstand : 18 mm

Ölanschluss Mitte zu Montagebohrung Mitte Abstand : 42 mm

Innendurchmesser Zylinder : 40 mm
