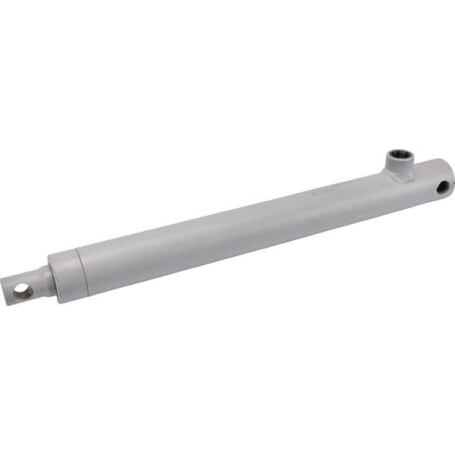

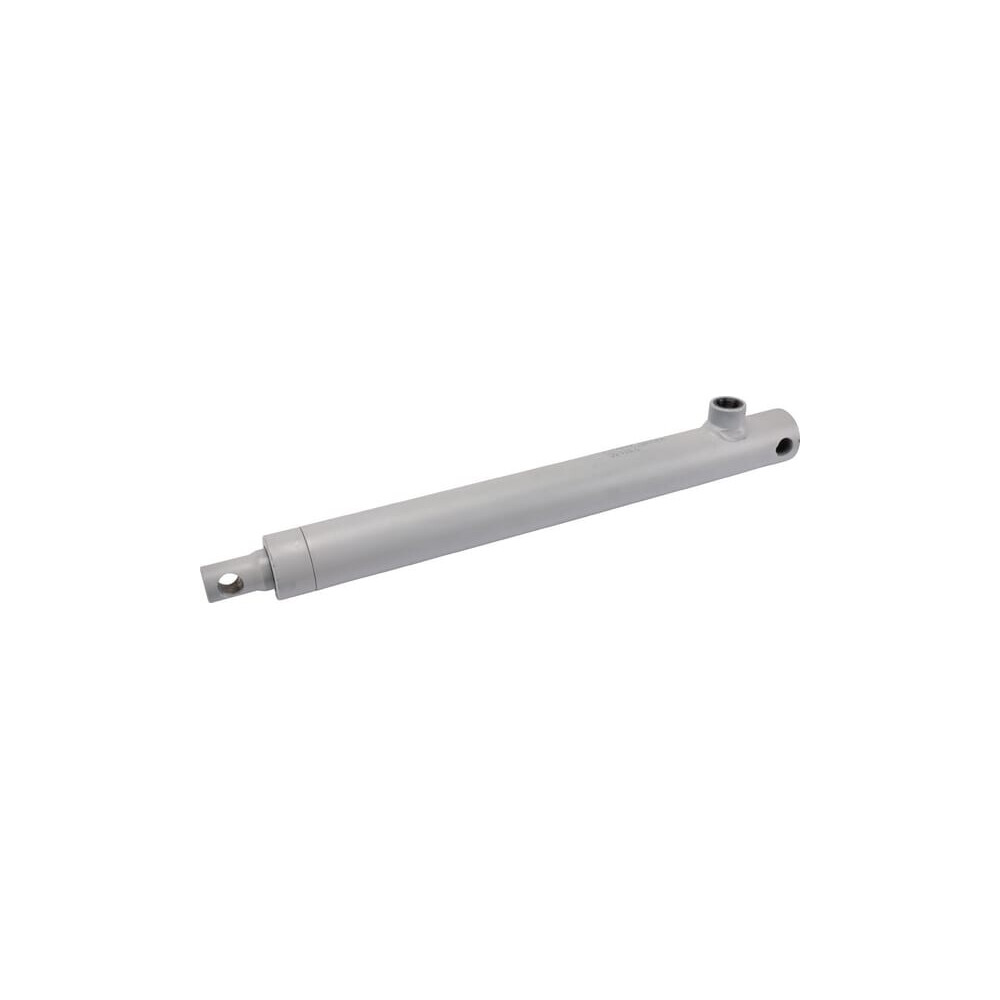

Zylinder EPL 40-300 CB-Serie UNIVERSAL EPL40300CB

Anwendungskategorie : Universell

Stange Durchmesser : 40 mm

Typ : Einfach wirkend

Hub : 300 mm

Min. Länge : 432 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 20,4 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 20,4 mm

Durchmesser der Montagebohrung- Stangenverbindung : 23 mm

Außendurchmesser : 60 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 23 mm

Min. Abstand Montagebohrungen : 430 mm

Montagekopf Länge : 44 mm

Montagekopf Außendurchmesser : 37 mm

Zylindermaterial : Stahl S355

Ölanschluss Innendurchmesser : 23 mm

Montagebohrung Mitte zu Stangen-Endabstand : 22 mm

Ölanschluss Mitte zu Montagebohrung Mitte Abstand : 47 mm

Innendurchmesser Zylinder : 50 mm
