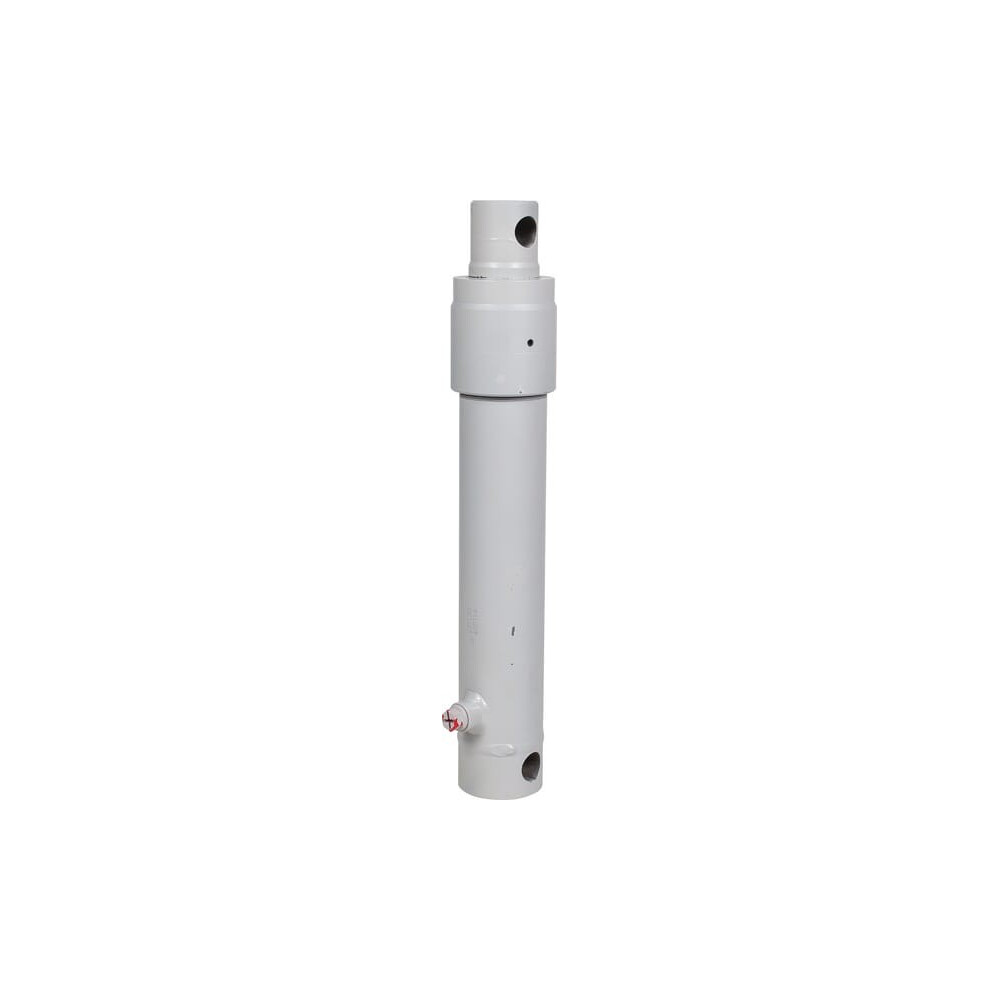

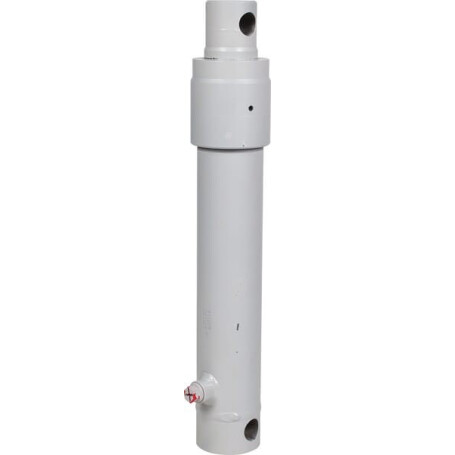

Zylinder EPL 45-200 CB-Serie UNIVERSAL EPL45200CB

Anwendungskategorie : Universell

Stange Durchmesser : 45 mm

Typ : Einfach wirkend

Hub : 200 mm

Min. Länge : 330 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 23 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 23 mm

Durchmesser der Montagebohrung- Stangenverbindung : 23 mm

Außendurchmesser : 60 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 23 mm

Zylinderkopf Außendurchmesser : 70 mm

Zylinderkopf Länge : 77 mm

Min. Abstand Montagebohrungen : 330 mm

Montagekopf Länge : 45 mm

Montagekopf Außendurchmesser : 42 mm

Zylindermaterial : Stahl S355

Ölanschluss Innendurchmesser : 23 mm

Montagebohrung Mitte zu Stangen-Endabstand : 22 mm

Ölanschluss Mitte zu Montagebohrung Mitte Abstand : 47 mm

Innendurchmesser Zylinder : 50 mm
