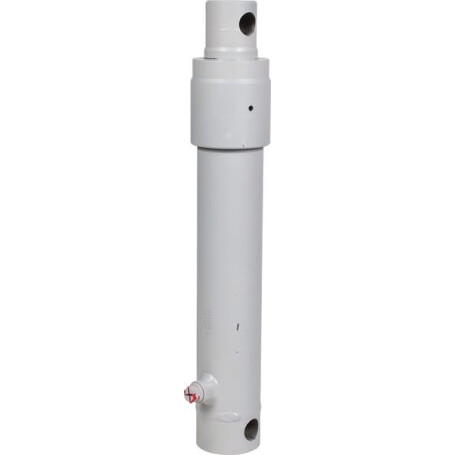

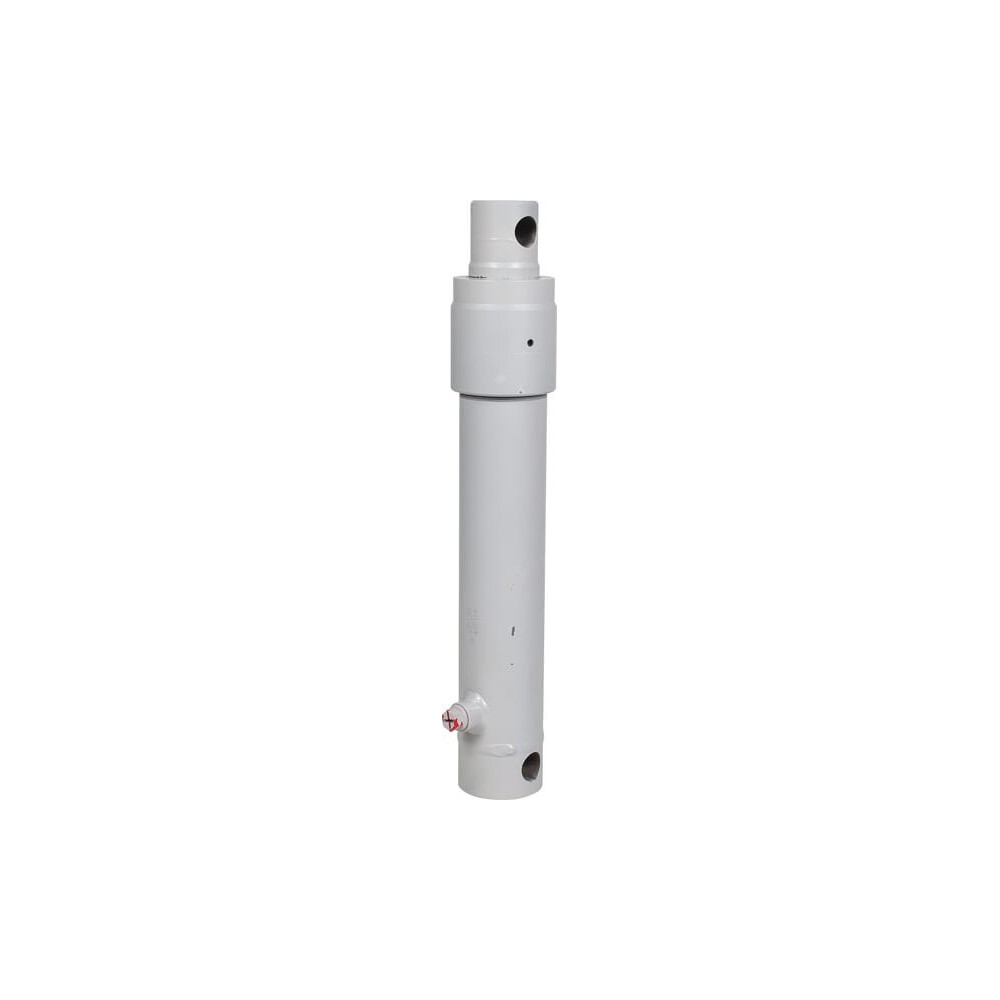

Zylinder EPL 50-550 CB-Serie UNIVERSAL EPL50550CB

Anwendungskategorie : Universell

Stange Durchmesser : 50 mm

Typ : Einfach wirkend

Hub : 550 mm

Min. Länge : 710 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 25,4 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 25,4 mm

Durchmesser der Montagebohrung- Stangenverbindung : 25,25 mm

Außendurchmesser : 65 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 25,25 mm

Zylinderkopf Außendurchmesser : 75 mm

Zylinderkopf Länge : 80 mm

Min. Abstand Montagebohrungen : 710 mm

Montagekopf Länge : 50 mm

Montagekopf Außendurchmesser : 47 mm

Zylindermaterial : Stahl S355

Ölanschluss Innendurchmesser : 25,25 mm

Montagebohrung Mitte zu Stangen-Endabstand : 25 mm

Ölanschluss Mitte zu Montagebohrung Mitte Abstand : 50 mm

Innendurchmesser Zylinder : 55 mm
