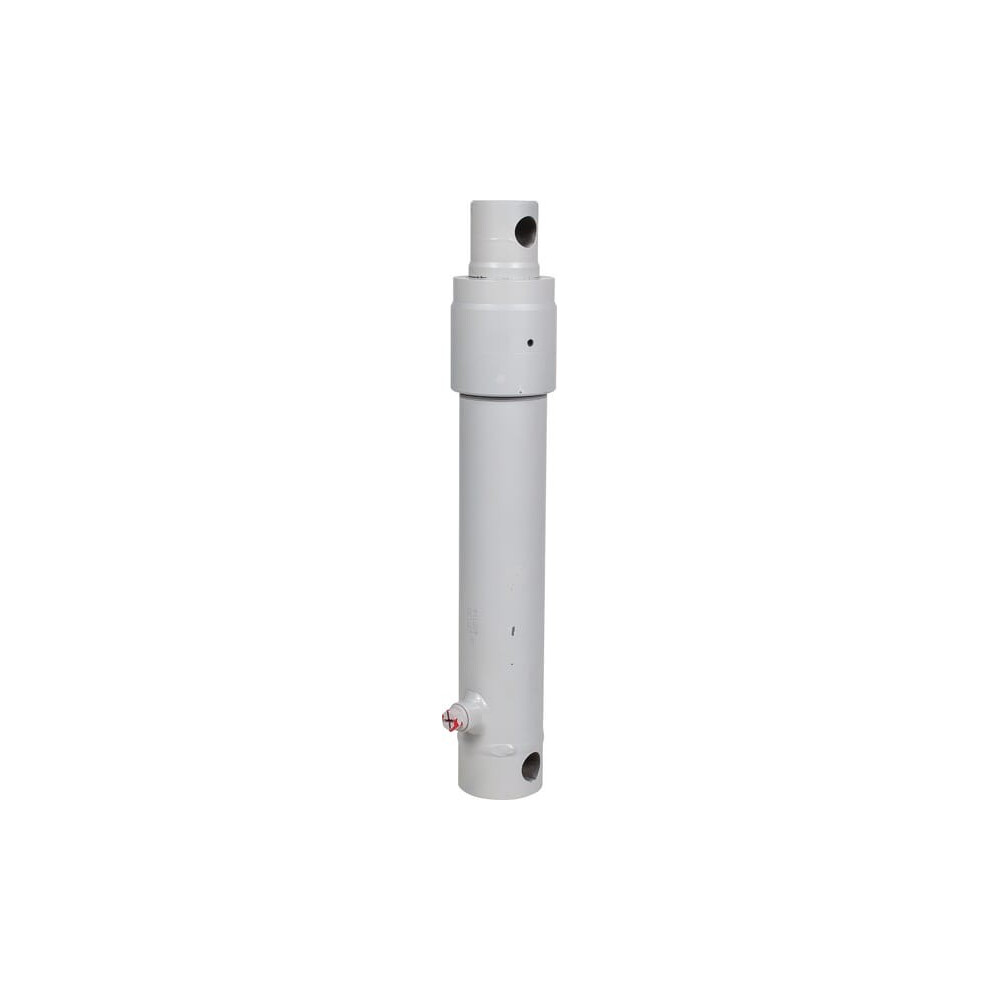

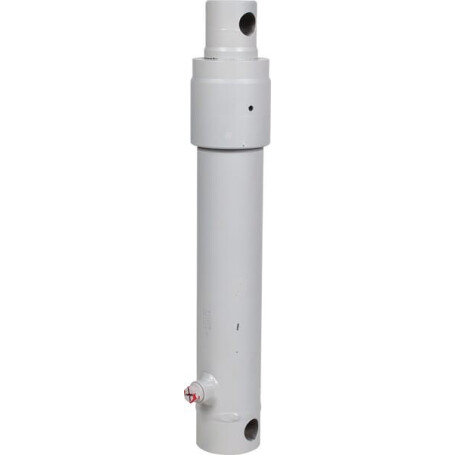

Zylinder EPL 70-500 CB-Serie UNIVERSAL EPL70500CB

Anwendungskategorie : Universell

Stange Durchmesser : 70 mm

Typ : Einfach wirkend

Hub : 500 mm

Min. Länge : 709 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Bohrung

Montagedurchmesser - Zylinderverbindung : 30,2 mm

Gewindegröße Ölanschluss : 3/8 Inch

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 30,2 mm

Durchmesser der Montagebohrung- Stangenverbindung : 30,25 mm

Außendurchmesser : 85 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 30,3 mm

Zylinderkopf Außendurchmesser : 100 mm

Zylinderkopf Länge : 95 mm

Min. Abstand Montagebohrungen : 709 mm

Montagekopf Länge : 75 mm

Montagekopf Außendurchmesser : 67 mm

Zylindermaterial : Stahl S355

Ölanschluss Innendurchmesser : 30,25 mm

Montagebohrung Mitte zu Stangen-Endabstand : 30 mm

Ölanschluss Mitte zu Montagebohrung Mitte Abstand : 55 mm

Innendurchmesser Zylinder : 75 mm
