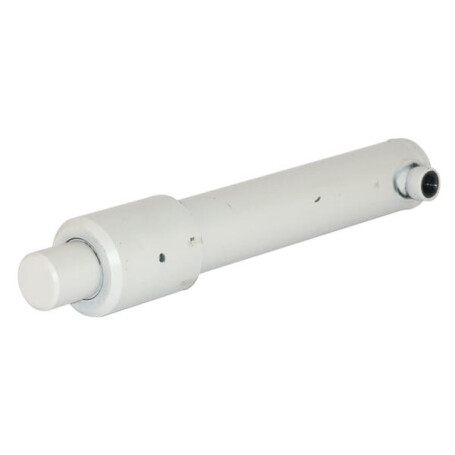

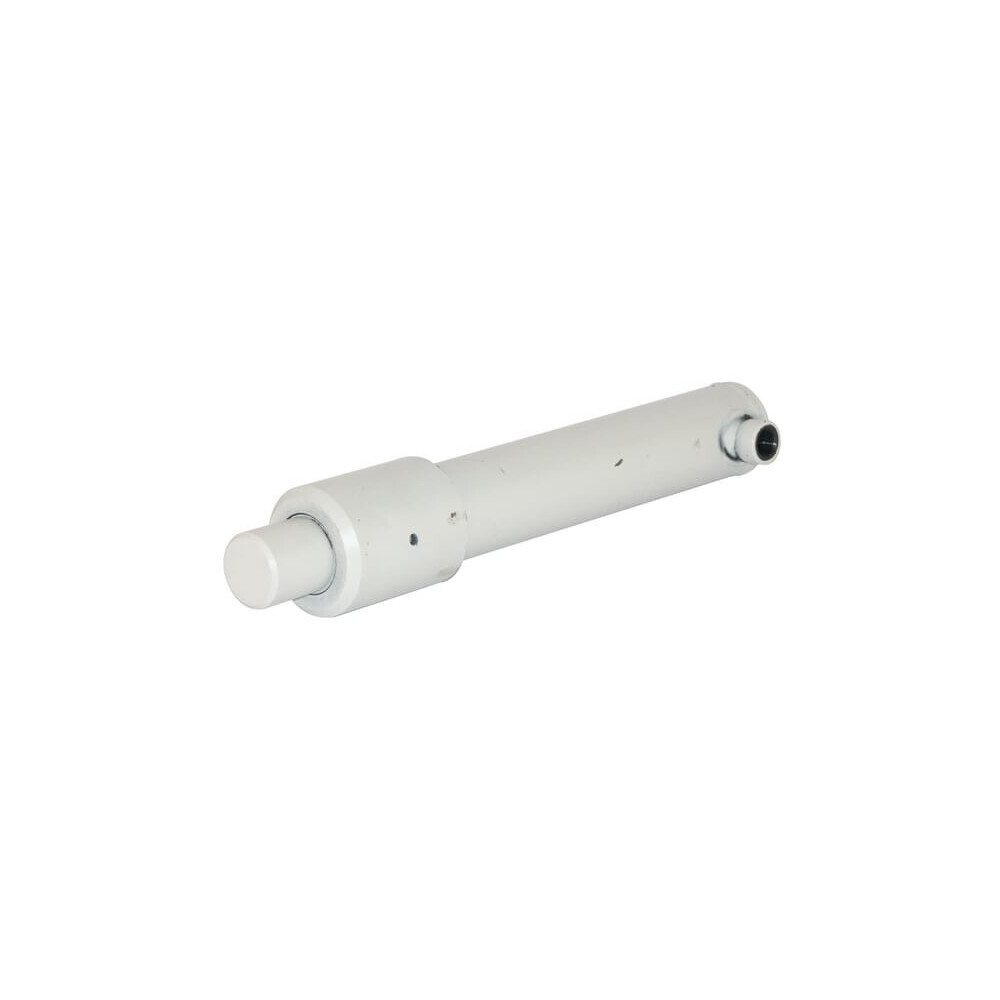

Hydraulikzylinder kpl. UNIVERSAL EPL60400C

Anwendungskategorie : Universell

Stange Durchmesser : 60 mm

Typ : Einfach wirkend

Hub : 400 mm

Min. Länge : 570 mm

Max. Länge : 970 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Keine Montage

Montagetyp - Stangenverbindung : Keine Montage

Gewindegröße Ölanschluss Stangenseitig : 3/8 Inch

Außendurchmesser : 75 mm

Zylinderkopf Außendurchmesser : 90 mm

Zylinderkopf Länge : 103 mm

Nenndruck : 200 bar

Serie : EPL-C

Zylindermaterial : Stahl S355

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6

Stange Oberflächenrauheit : 0,2 um

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Gusseisen

Ölanschluss Material : Stahl

Ölanschluss Innendurchmesser : 27 mm

Führungsring Material : Kunststoff

Zylinder Mitte zu Ölanschluss Endabstand : 54,5 mm

Zylinderende zu Montagebuchse Abstand : 27 mm

Zylinderende zu Stangenende Abstand : 50 mm

Innendurchmesser Zylinder : 65 mm

Breite : 27 mm
