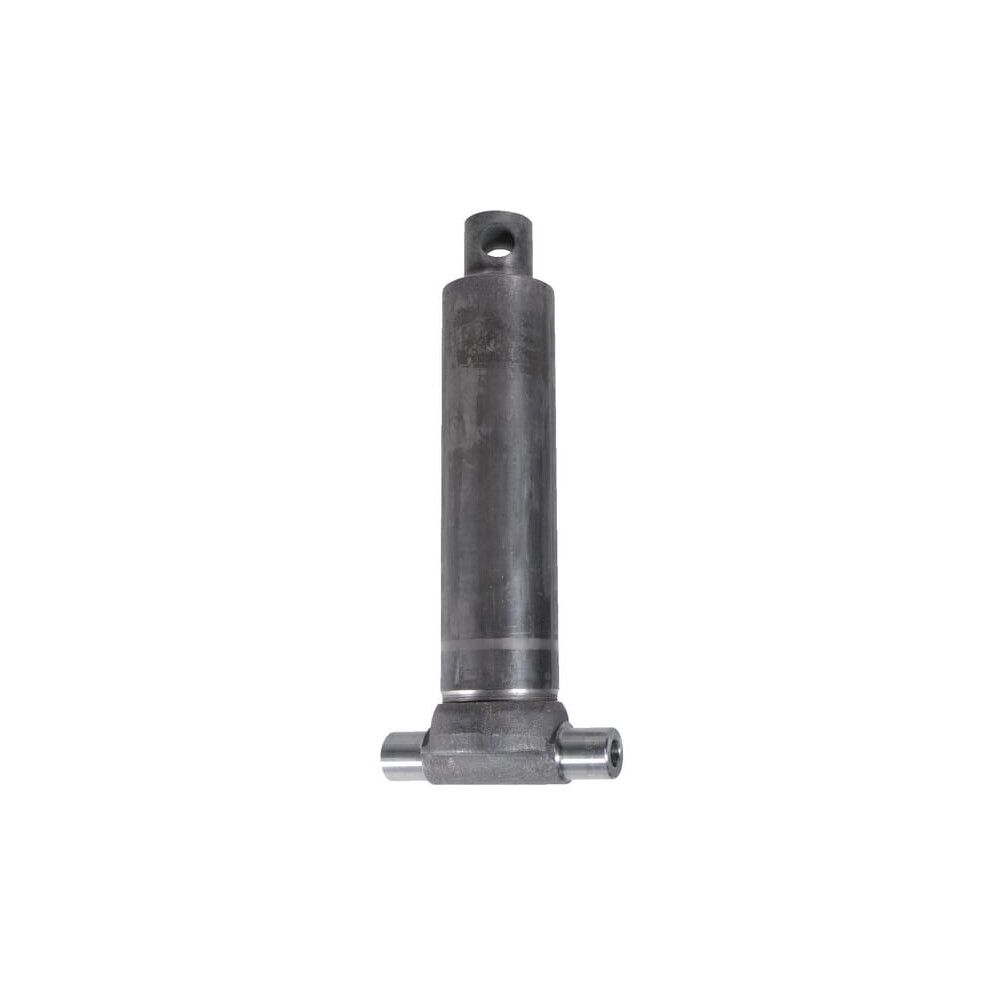

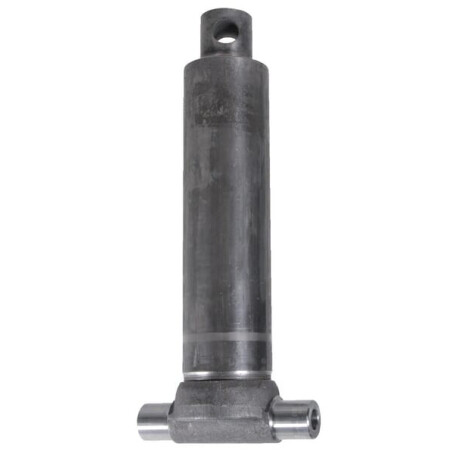

Teleskopzylinder 4-stufig Hub 1990mm DI NATALE-BERTELLI TC3549F

Anwendungskategorie : Teleskop

Max. Kapazität bei 180 Bar : 16,1 t

Hub : 1990 mm

Min. Länge : 627 mm

Anzahl der Stufen : 4

Montagetyp - Zylinderverbindung : Zapfen

Montagetyp - Stangenverbindung : Bohrung

Ölfüllmenge : 11 l

Stufe 1 Durchmesser : 61 mm

Stufe 2 Durchmesser : 76 mm

Stufe 3 Durchmesser : 91 mm

Stufe 4 Durchmesser : 107 mm

Max. Kapazität - Stufe 2 : 8,1 t

Max. Kapazität - Stufe 3 : 11,7 t

Max. Kapazität - Stufe 4 : 16,1 t

Max. Kolbengeschwindigkeit : 0,5 Mtr./sec

Durchmesser der Montagebohrung- Stangenverbindung : 31 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 45 mm

Kolben Oberflächenrauigkeits-Bereich : 0.05-0.15 um

Vickers-Härte (HV) : HV5/12=500/550

Min. Abstand Montagebohrungen : 150 mm

Zylindermaterial : Stahl S355J2+N

Gewindegröße Ölanschluss : 1/2 Inch

Ölanschluss Gewindetyp : Inch

Dichtungsmaterial : Polyurethan

DIN-Norme : 1629

Material : - Stahl S355J2+N

Material Dichtungen : - Polyurethan
