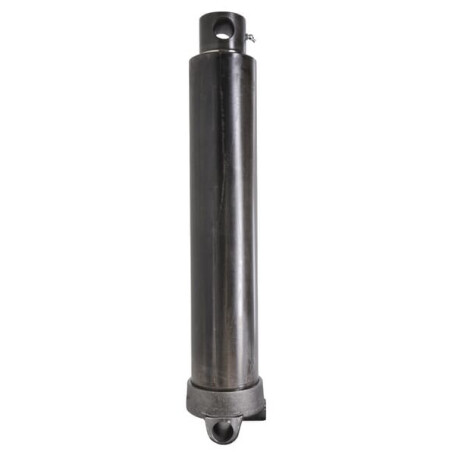

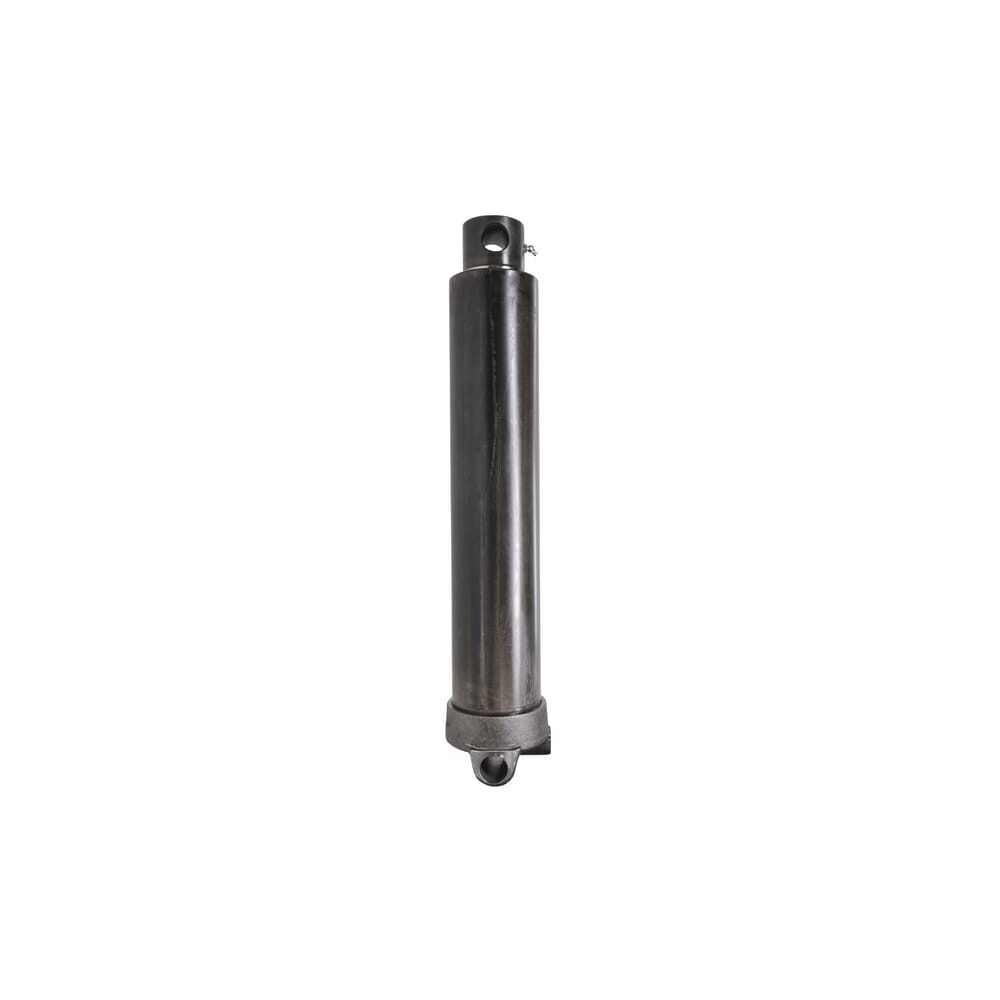

Teleskopzylinder 4-stufig Hub 1510mm DI NATALE-BERTELLI TC3647F

Anwendungskategorie : Teleskop

Max. Kapazität bei 180 Bar : 16,1 t

Hub : 1510 mm

Min. Länge : 523 mm

Anzahl der Stufen : 4

Montagetyp - Zylinderverbindung : Bohrung

Montagetyp - Stangenverbindung : Bohrung

Ölfüllmenge : 8,8 l

Max. Kapazität - Stufe 2 : 8,1 t

Max. Kapazität - Stufe 3 : 11,7 t

Max. Kapazität - Stufe 4 : 16,1 t

Max. Kolbengeschwindigkeit : 0,5 Mtr./sec

Durchmesser der Montagebohrung - Zylinderverbindung : 150 mm

Seitenwelle Durchmesser : 36 mm

Außendurchmesser : 59 mm

Kolben Oberflächenrauigkeits-Bereich : 0.05-0.15 um

Vickers-Härte (HV) : HV5/12=500/550

Montagebohrung Mitte zu Zylinderende Abstand : 30 mm

Zylindermaterial : Stahl S355J2+N

Ölanschluss Gewindedurchmesser : M36

Ölanschluss Länge : 150 mm

Dichtungsmaterial : Polyurethan

DIN-Norme : 1629

Anschluss : 36

Material : - Stahl S355J2+N

Material Dichtungen : - Polyurethan
