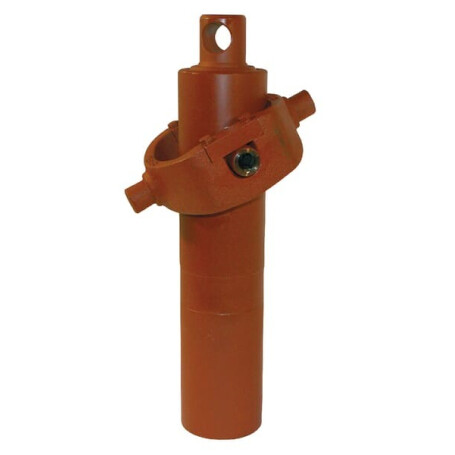

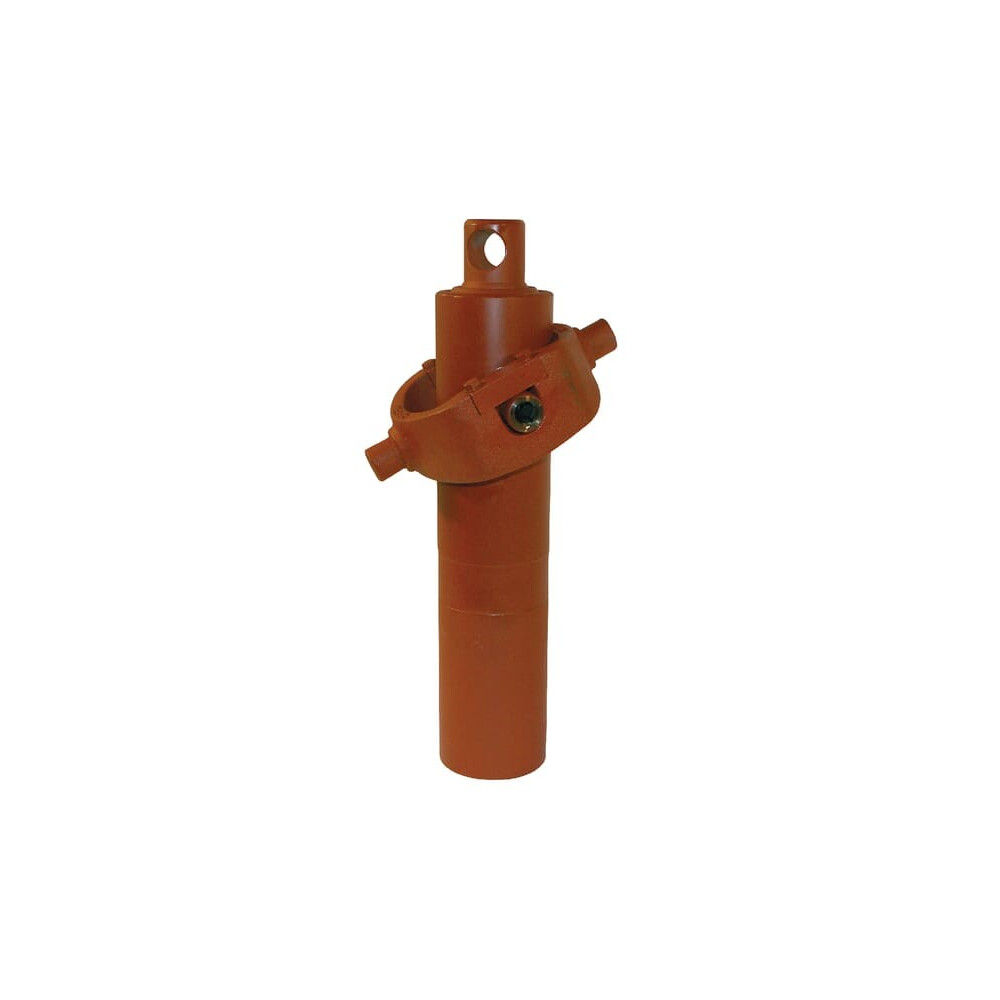

Teleskopzylinder 4T-2 Stufen WEBER TC4505WEB

Anwendungskategorie : Teleskop

Hub : 500 mm

Lieferumfang : - Zylinder
- Kardanring

Anzahl der Stufen : 2

Maximaler Arbeitsdruck : 4 bar

Ölfüllmenge : 1,7 l

Stufe 1 Durchmesser : 45 mm

Stufe 2 Durchmesser : 60 mm

Durchmesser der Montagebohrung- Stangenverbindung : 25,5 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 25,5 mm

Seitenwelle Durchmesser : 152 mm

Außendurchmesser : 80 mm

Montagebohrung Mitte zu Stangen-Endabstand : 20 mm

Montagebohrung Mitte zu Zylinderende Abstand : 372 mm

Min. Abstand Montagebohrungen : 100 mm

Ölanschluss Gewindetyp : Metrisch

Ölanschluss Gewindedurchmesser : M16

Ölanschlüsse Gewindesteigung : 1.50 mm
