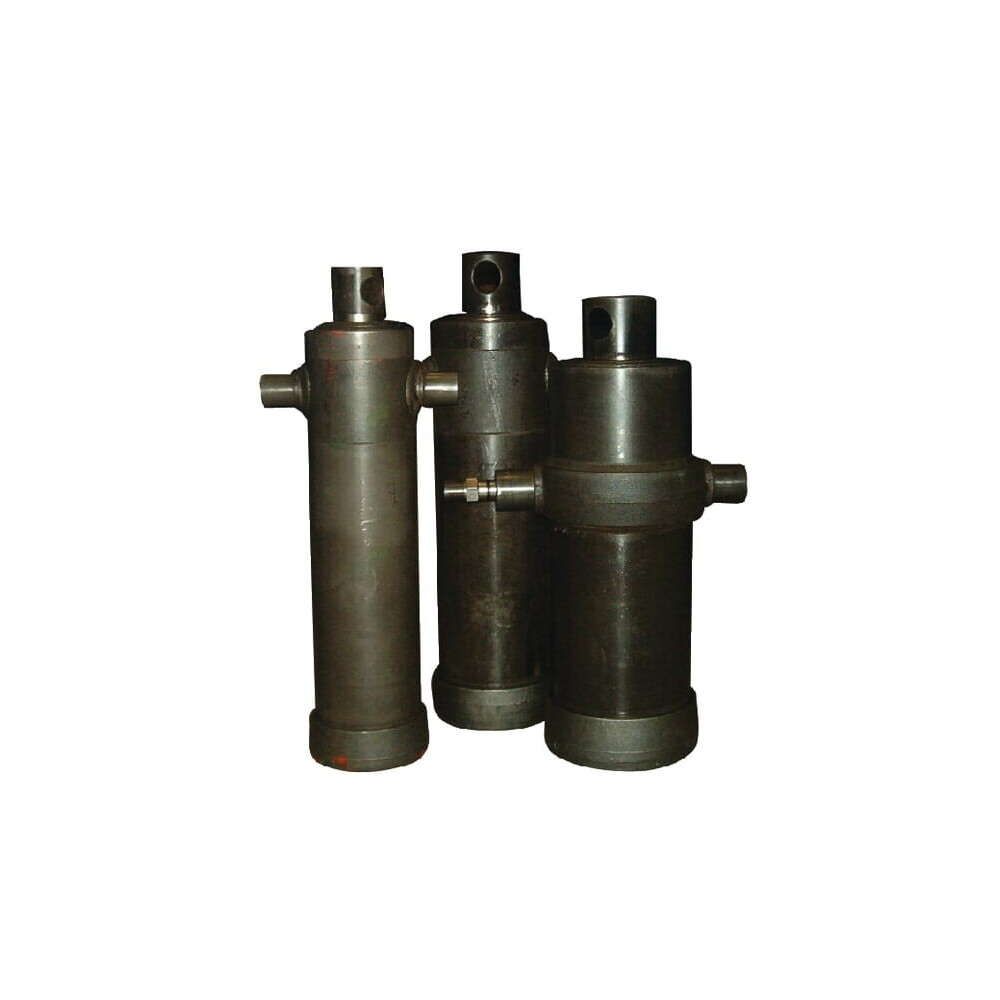

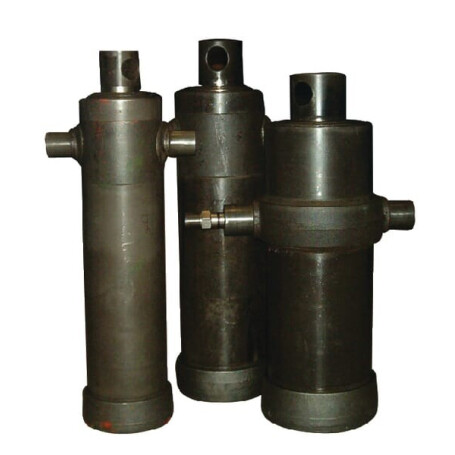

Teleskopzylinder m.Auge 2-St DI NATALE-BERTELLI TC3022F

Anwendungskategorie : Teleskop

Max. Kapazität bei 180 Bar : 8,1 t

Hub : 595 mm

Min. Länge : 415 mm

Anzahl der Stufen : 2

Montagetyp - Zylinderverbindung : Zapfen

Montagetyp - Stangenverbindung : Bohrung

Maximaler Arbeitsdruck : 180 bar

Ölfüllmenge : 2,3 l

Stufe 1 Durchmesser : 61 mm

Stufe 2 Durchmesser : 76 mm

Max. Kapazität - Stufe 2 : 8,1 t

Max. Kolbengeschwindigkeit : 0,5 Mtr./sec

Durchmesser der Montagebohrung- Stangenverbindung : 31 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 40 mm

Seitenwelle Durchmesser : 35 mm

Außendurchmesser : 95 mm

Kolben Oberflächenrauigkeits-Bereich : 0.05-0.15 um

Vickers-Härte (HV) : HV5/12=500/550

Montagebohrung Mitte zu Zylinderende Abstand : 310 mm

Min. Abstand Montagebohrungen : 115 mm

Zylindermaterial : Stahl S355J2+N

Außendurchmesser der Montagebuchse : 32 mm

Ölanschluss Länge : 40 mm

Ölanschluss zu Stangenende Abstand : 105 mm

Dichtungsmaterial : Polyurethan

DIN-Norme : 1629

Material : - Stahl S355J2+N

Material Dichtungen : - Polyurethan

Anmerkung : - Einschraubnippel sind im Lieferumfang nicht enthalten. Diese bitte separat bestellen.
