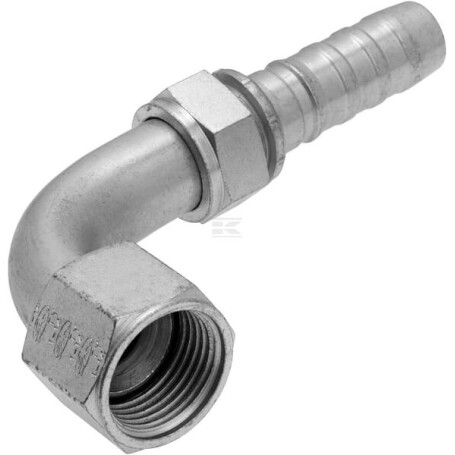

Pressarmatur DN20-1"5/16JIC 90° GATES 12GS16FJX90S

Form : Bogen'90deg

Größe : 12 Inch

Typ Anschluss Nr. 1 : Überwurfmutter

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Durchmesser Anschluss 1 : 3/4 Inch

Steckerdurchmesser : 20 mm

Länge Anschluss Nr. 1 : 135 mm

Anschlusstyp Nr. 2 : Schlauchende

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Länge Anschluss Nr. 2 : 56 mm

Einschraubgewindegröße Nr.2 : 1-5/16 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 12

Einschraubgewinde Nr.2 : UN

Konuswinkel : 37 deg

Anschluss Nr. 2 Typenschlüssel : FJX90S

Anschluss Nr. 2 Schlüsselweite : 38,1 mm

Drop : 2,2 Inch

Recommended hose : Braid

Max. Betriebsdruck : 6000 lbf/in²

Abstand Anschluss Nr. 2 Mitte bis Ende : 53 mm

Abstand von Anschlussmitte zu Einsatz : 84 mm

ISO Norm : 12151-5

Länge : 84 mm

Material : Stahl

Originalnummer : 12GS16FJX90S

Manufacturer Product ID : 7347-02746-5
