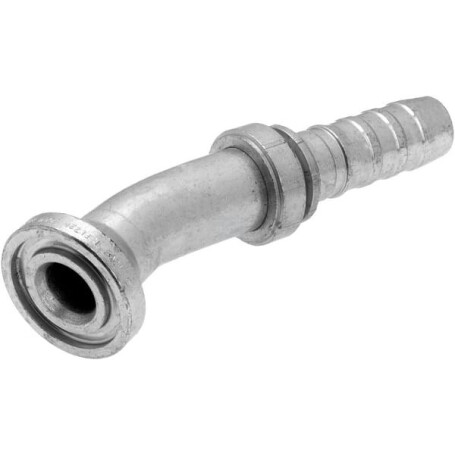

Pressarmatur DN20 + 44,5 Flansch 22° GATES 12GS16FL22M

Form : Ellenbogen 22,5deg

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 3/4 Inch

Steckerdurchmesser : 20 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 1 Inch

Außendurchmesser Flansch : 44,5 mm

Flange outside diameter : 1.75 Inch

Flanschdicke : 8,1 mm

Serie : FL22

Originalnummer : 12GS16FL22M

Material : Stahl

ISO Norm : 12151-3

Abstand von Anschlussmitte zu Einsatz : 14 mm

Abstand Anschluss Mitte bis Ende : 133 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 82 mm

Drop : 0,55 Inch

Recommended hose : Spiral'Braid

Max. Betriebsdruck : 5000 lbf/in²

Größe : 12 Inch
