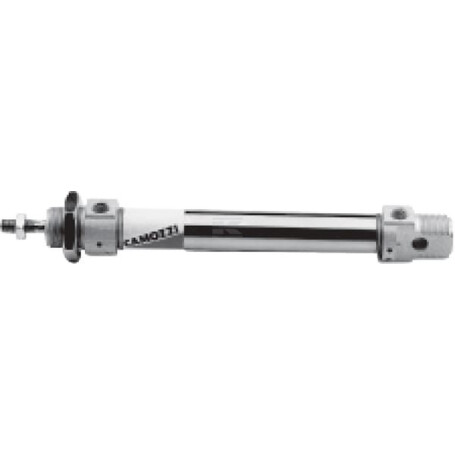

Minizylinder Serie 16 CAMOZZI 16N1A10A025

Typ : Einfach wirkend

Bohrungsdurchmesser : 10 mm

Stangendurchmesser : 4 mm

Hub : 25 mm

Min. Länge : 111 mm

Breite : 10 mm

Gesamtbreite : 15 mm

Zylinderkopf Flanschdurchmesser : 15 mm

Zylinderkopf Flanschbreite : 8 mm

Zylinderkopf Länge : 10 mm

Gewindetyp Montagebohrungen Gehäuseseite : Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M4 M5

Außendurchmesser : 11,3 mm

Zylindermutterbreite : 7 mm

Zylindermutter-Schlüsselweite : 19.0 mm

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M12

Gewindeart Ölanschluss : Metrisch

Montagegewinde Durchmesser - Stangenverbindung : M4

Montagegewindesteigung - Stangenverbindung : 0.70 mm

Montagegewindelänge - Stangenverbindung : 12 mm
