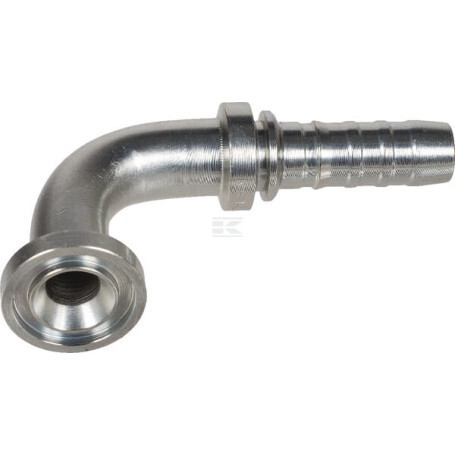

Pressarmatur DN32+60,3 Flansch 90° GATES 20GS24FL90118

Form : Kniestück 90deg

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 1-1/4 Inch

Steckerdurchmesser : 32 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 1-1/2 Inch

Außendurchmesser Flansch : 60,3 mm

Flange outside diameter : 2.38 Inch

Flanschdicke : 8,1 mm

Serie : FL90M

Originalnummer : 20GS24FL90-118

Material : Stahl

ISO Norm : 12151-3

Abstand von Anschlussmitte zu Einsatz : 118 mm

Abstand Anschluss Mitte bis Ende : 165 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 93,9 mm

Drop : 4,65 Inch

Recommended hose : Spiral'Braid

Max. Betriebsdruck : 3000 lbf/in²

Größe : 20 Inch
