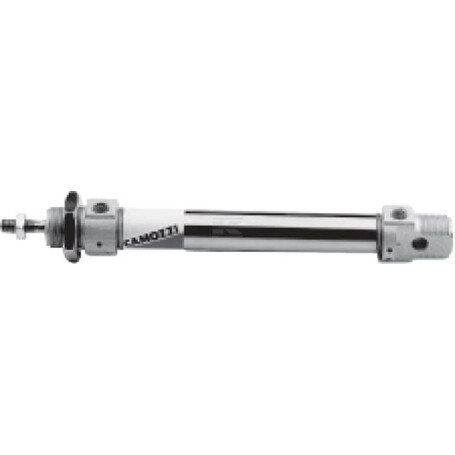

Minizylinder Serie 24 CAMOZZI 24N2A20A320

Typ : Doppeltwirkend

Bohrungsdurchmesser : 20 mm

Stangendurchmesser : 8 mm

Hub : 320 mm

Min. Länge : 452 mm

Breite : 20 mm

Gesamtbreite : 27 mm

Zylinderkopf Flanschdurchmesser : 27 mm

Zylinderkopf Flanschbreite : 16 mm

Zylinderkopf Länge : 20 mm

Gewindetyp Montagebohrungen Gehäuseseite : G

Gewindedurchmesser Montagebohrungen Gehäuseseite : M8

Außendurchmesser : 21,3 mm

Zylindermutterbreite : 10 mm

Zylindermutter-Schlüsselweite : 32.0 mm

Schlüsselweite Stange : 7.0 mm

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M22

Gewindeart Ölanschluss : Metrisch

Montagegewinde Durchmesser - Stangenverbindung : M8

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Montagegewindelänge - Stangenverbindung : 20 mm
