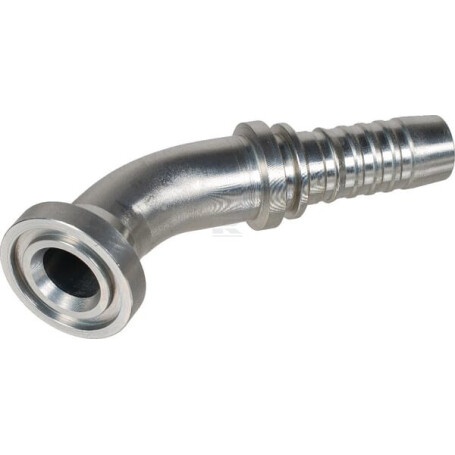

Pressarmatur DN40+63,5 Flansc GATES 24GSM24FLH45

Form : Kniestück 45deg

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 1-1/2 Inch

Steckerdurchmesser : 40 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 1-1/2 Inch

Außendurchmesser Flansch : 63,5 mm

Flange outside diameter : 2.50 Inch

Flanschdicke : 12,57 mm

Serie : GS

Originalnummer : 24GSM-24FLH45M

Material : Stahl

Oberflächenbehandlung : Verzinkt

ISO Norm : 12151-3

Abstand von Anschlussmitte zu Einsatz : 136,9 mm

Abstand Anschluss Mitte bis Ende : 231,9 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 43,9 mm

Drop : 1,73 Inch

Größe : 24 Inch
