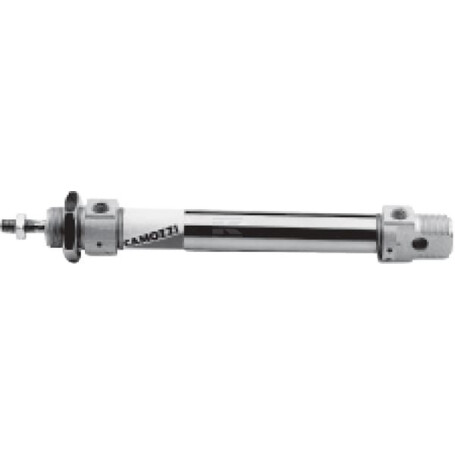

Mini-Zylinder Serie 24 CAMOZZI 24N1A25A010

Typ : Einfach wirkend

Bohrungsdurchmesser : 25 mm

Stangendurchmesser : 10 mm

Hub : 10 mm

Min. Länge : 151,5 mm

Montagedurchmesser - Zylinderverbindung : 22 mm

Breite : 25 mm

Gesamtbreite : 27 mm

Zylinderkopf Flanschdurchmesser : 27 mm

Zylinderkopf Flanschbreite : 16 mm

Zylinderkopf Länge : 20 mm

Gewindetyp Montagebohrungen Gehäuseseite : G

Gewindedurchmesser Montagebohrungen Gehäuseseite : M8

Außendurchmesser : 26,5 mm

Zylindermutterbreite : 10 mm

Zylindermutter-Schlüsselweite : 32.0 mm

Schlüsselweite Stange : 9.0 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M22

Gewindeart Ölanschluss : Metrisch

Montagegewinde Durchmesser - Stangenverbindung : M10

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Montagegewindelänge - Stangenverbindung : 22 mm
