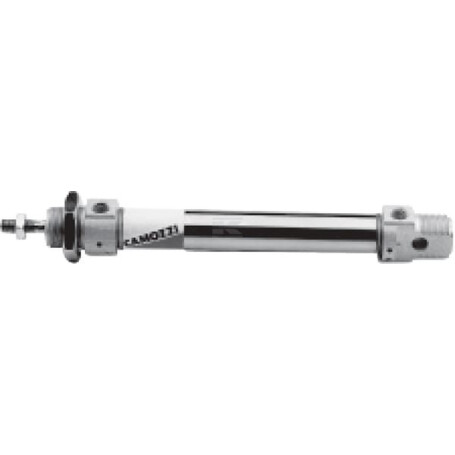

Minizylinder Serie 24 CAMOZZI 24N1A16A050

Typ : Einfach wirkend

Bohrungsdurchmesser : 16 mm

Stangendurchmesser : 6 mm

Hub : 50 mm

Min. Länge : 151 mm

Montagedurchmesser - Zylinderverbindung : 16 mm

Breite : 16 mm

Gesamtbreite : 20 mm

Zylinderkopf Flanschdurchmesser : 20,5 mm

Zylinderkopf Flanschbreite : 12 mm

Zylinderkopf Länge : 15 mm

Gewindetyp Montagebohrungen Gehäuseseite : Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M6 M5

Außendurchmesser : 17,3 mm

Zylindermutterbreite : 8 mm

Zylindermutter-Schlüsselweite : 24.0 mm

Schlüsselweite Stange : 5.0 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M16

Gewindeart Ölanschluss : Metrisch

Montagegewinde Durchmesser - Stangenverbindung : M6

Montagegewindesteigung - Stangenverbindung : 1.00 mm

Montagegewindelänge - Stangenverbindung : 16 mm
