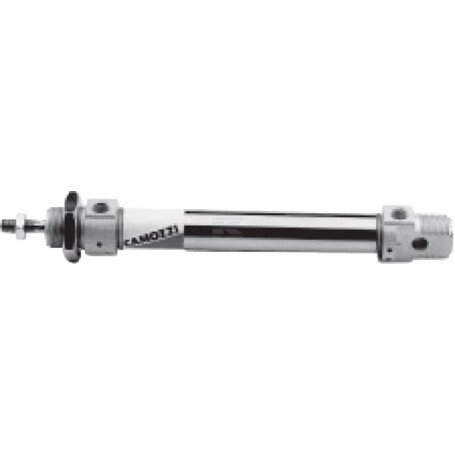

Minizylinder Serie 25 CAMOZZI 25N2A25A125

Typ : Doppeltwirkend

Bohrungsdurchmesser : 25 mm

Stangendurchmesser : 10 mm

Hub : 125 mm

Min. Länge : 266,5 mm

Breite : 25 mm

Gesamtbreite : 27 mm

Zylinderkopf Flanschdurchmesser : 27 mm

Zylinderkopf Flanschbreite : 16 mm

Gewindetyp Montagebohrungen Gehäuseseite : G

Gewindedurchmesser Montagebohrungen Gehäuseseite : M8

Außendurchmesser : 26,5 mm

Zylindermutterbreite : 10 mm

Zylindermutter-Schlüsselweite : 32.0 mm

Schlüsselweite Stange : 9.0 mm

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M22

Gewindeart Ölanschluss : Metrisch

Montagegewinde Durchmesser - Stangenverbindung : M10

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Montagegewindelänge - Stangenverbindung : 22 mm
