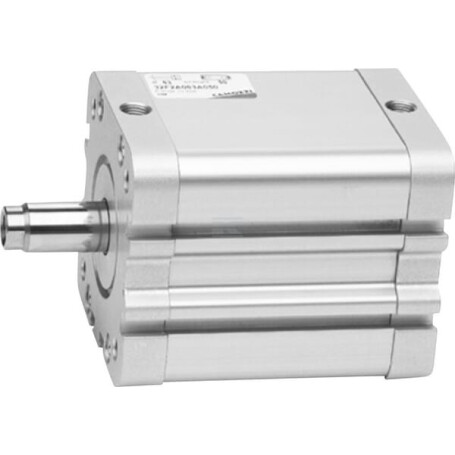

Kompaktzylinder Serie 32 CAMOZZI 32M2A040A050

Typ : Doppeltwirkend

Bohrungsdurchmesser : 40 mm

Stangendurchmesser : 12 mm

Hub : 50 mm

Min. Länge : 102 mm

Montagedurchmesser - Zylinderverbindung : 9 mm

Breite : 57 mm

Zylinderkopf Flanschbreite : 143 mm

Abstand Montagebohrungen Gehäuseseite : 35 29 38 mm

Gewindetyp Montagebohrungen Gehäuseseite : G Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M6

Länge Montagebohrungen Gehäusevorderseite : 2 2,5 mm

Außendurchmesser : 40 mm

Schlüsselweite Stange : 10.0 mm

Zylinderlänge ohne Stange und Kopf : 45 mm

Stangenverbindung Innenlänge : 13 mm

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M10

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Montagegewindelänge - Stangenverbindung : 19 mm

Zylinderlänge ohne Stange : 52 mm
