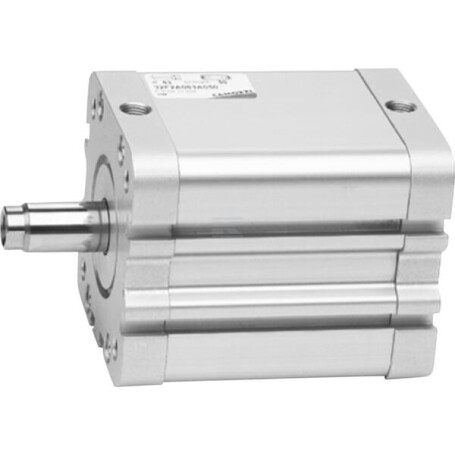

Kompaktzylinder Serie 32 CAMOZZI 32M2A100A080

Typ : Doppeltwirkend

Bohrungsdurchmesser : 100 mm

Stangendurchmesser : 25 mm

Hub : 80 mm

Min. Länge : 156,5 mm

Montagedurchmesser - Zylinderverbindung : 12 mm

Breite : 115,6 mm

Zylinderkopf Flanschbreite : 178 mm

Abstand Montagebohrungen Gehäuseseite : 55 49 89 mm

Gewindetyp Montagebohrungen Gehäuseseite : G Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M10

Länge Montagebohrungen Gehäusevorderseite : 2 3 mm

Außendurchmesser : 100 mm

Schlüsselweite Stange : 22.0 mm

Zylinderlänge ohne Stange und Kopf : 66,8 mm

Stangenverbindung Innenlänge : 20 mm

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M16

Montagegewindesteigung - Stangenverbindung : 1.50 mm

Montagegewindelänge - Stangenverbindung : 28 mm

Zylinderlänge ohne Stange : 76,5 mm
