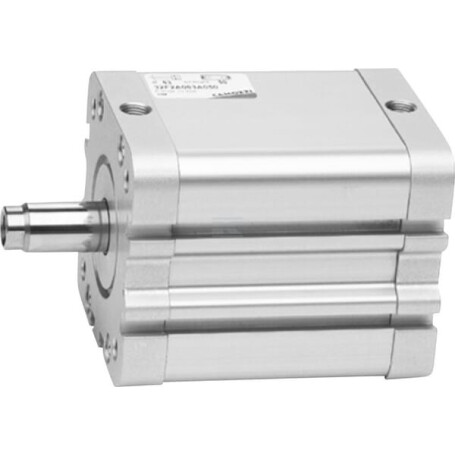

Kompaktzylinder Serie 32 CAMOZZI 32M2A050A060

Typ : Doppeltwirkend

Bohrungsdurchmesser : 50 mm

Stangendurchmesser : 16 mm

Hub : 60 mm

Min. Länge : 113 mm

Montagedurchmesser - Zylinderverbindung : 12 mm

Breite : 69,6 mm

Zylinderkopf Flanschbreite : 143 mm

Abstand Montagebohrungen Gehäuseseite : 40 34 46,5 mm

Gewindetyp Montagebohrungen Gehäuseseite : G Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M8

Länge Montagebohrungen Gehäusevorderseite : 2 3 mm

Außendurchmesser : 50 mm

Schlüsselweite Stange : 13.0 mm

Zylinderlänge ohne Stange und Kopf : 45 mm

Stangenverbindung Innenlänge : 16 mm

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M12

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Montagegewindelänge - Stangenverbindung : 22 mm

Zylinderlänge ohne Stange : 53 mm
