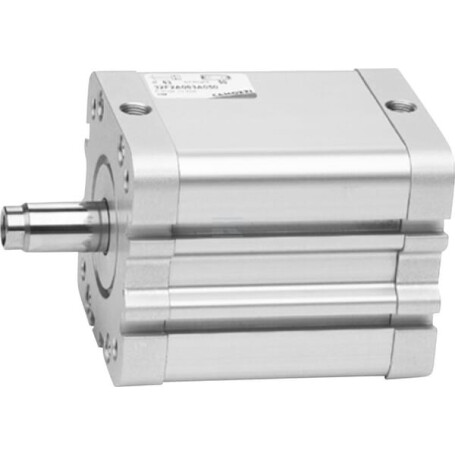

Kompaktzylinder Serie 32 CAMOZZI 32M2A080A080

Typ : Doppeltwirkend

Bohrungsdurchmesser : 80 mm

Stangendurchmesser : 20 mm

Hub : 80 mm

Min. Länge : 143,5 mm

Montagedurchmesser - Zylinderverbindung : 12 mm

Breite : 95,6 mm

Zylinderkopf Flanschbreite : 148 mm

Abstand Montagebohrungen Gehäuseseite : 45 39 72 mm

Gewindetyp Montagebohrungen Gehäuseseite : G Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M10

Länge Montagebohrungen Gehäusevorderseite : 2 3 mm

Außendurchmesser : 80 mm

Schlüsselweite Stange : 17.0 mm

Zylinderlänge ohne Stange und Kopf : 54 mm

Stangenverbindung Innenlänge : 20 mm

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M16

Montagegewindesteigung - Stangenverbindung : 1.50 mm

Montagegewindelänge - Stangenverbindung : 28 mm

Zylinderlänge ohne Stange : 63,5 mm
