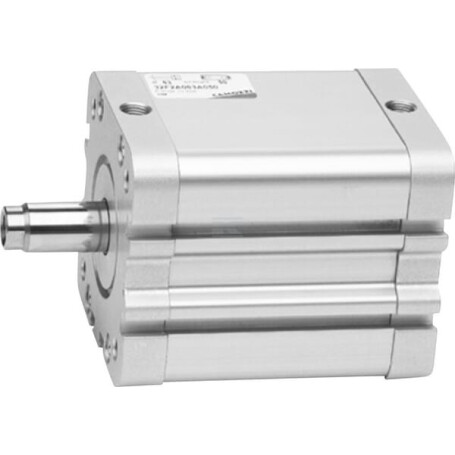

Kompaktzylinder Serie 32 CAMOZZI 32F2A032A080

Typ : Doppeltwirkend

Bohrungsdurchmesser : 32 mm

Stangendurchmesser : 12 mm

Hub : 80 mm

Min. Länge : 131 mm

Montagedurchmesser - Zylinderverbindung : 9 mm

Breite : 49,6 mm

Zylinderkopf Flanschbreite : 143 mm

Abstand Montagebohrungen Gehäuseseite : 30 24 32,5 mm

Gewindetyp Montagebohrungen Gehäuseseite : G Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M6

Länge Montagebohrungen Gehäusevorderseite : 2 2,5 mm

Außendurchmesser : 32 mm

Schlüsselweite Stange : 10.0 mm

Zylinderlänge ohne Stange und Kopf : 44 mm

Stangenverbindung Innenlänge : 13 mm

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Innengewinde

Montagegewinde Durchmesser - Stangenverbindung : M10

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Montagegewindelänge - Stangenverbindung : 19 mm

Zylinderlänge ohne Stange : 51 mm
