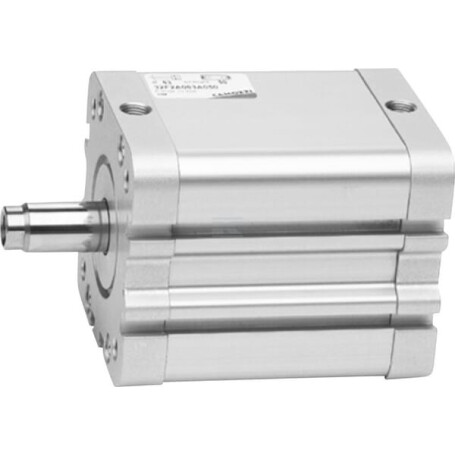

Kompaktzylinder Serie 32 CAMOZZI 32M2A063A020

Typ : Doppeltwirkend

Bohrungsdurchmesser : 63 mm

Stangendurchmesser : 16 mm

Hub : 20 mm

Min. Länge : 77 mm

Montagedurchmesser - Zylinderverbindung : 12 mm

Breite : 79,6 mm

Zylinderkopf Flanschbreite : 14 mm

Abstand Montagebohrungen Gehäuseseite : 45 39 56,5 mm

Gewindetyp Montagebohrungen Gehäuseseite : G Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M8

Länge Montagebohrungen Gehäusevorderseite : 2 3 mm

Außendurchmesser : 63 mm

Schlüsselweite Stange : 13.0 mm

Zylinderlänge ohne Stange und Kopf : 49 mm

Stangenverbindung Innenlänge : 16 mm

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M12

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Montagegewindelänge - Stangenverbindung : 22 mm

Zylinderlänge ohne Stange : 57 mm
