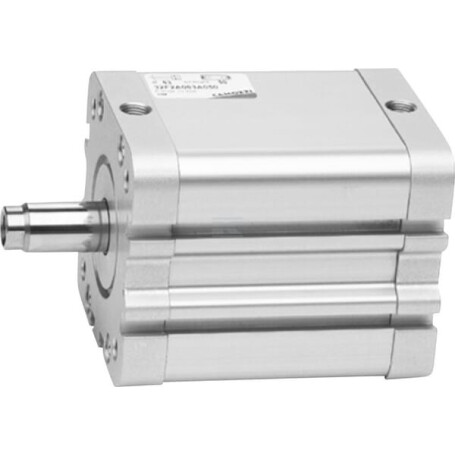

Kompaktzylinder Serie 32 CAMOZZI 32M2A020A025

Typ : Doppeltwirkend

Bohrungsdurchmesser : 20 mm

Stangendurchmesser : 10 mm

Hub : 25 mm

Min. Länge : 67,5 mm

Montagedurchmesser - Zylinderverbindung : 9 mm

Breite : 35,8 mm

Zylinderkopf Flanschbreite : 109 mm

Abstand Montagebohrungen Gehäuseseite : 22 mm

Gewindetyp Montagebohrungen Gehäuseseite : Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M5

Länge Montagebohrungen Gehäusevorderseite : 20 2,5 mm

Außendurchmesser : 20 mm

Schlüsselweite Stange : 8.0 mm

Zylinderlänge ohne Stange und Kopf : 36,8 mm

Stangenverbindung Innenlänge : 11 mm

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M8

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Montagegewindelänge - Stangenverbindung : 16 mm

Zylinderlänge ohne Stange : 42,5 mm
