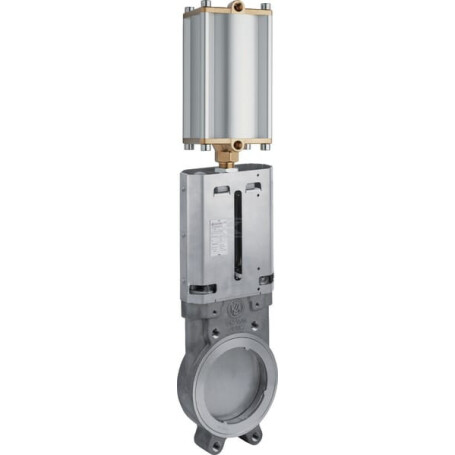

Plattenschieber 4" Edelstahl + Pneu. Zylinder MZ 4012570

Nenndurchmesser Durchgangsloch : 4 Inch

Max. Betriebsdruck : 10 bar

Flansch-Anschlusstyp : DIN PN10 - UNI EN 1092-1

Min. Medientemperatur : -15 °C

Max. Medientemperatur : 80 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 180 mm

Durchmesser Montageschrauben/-bohrungen'Flansch : 16 mm

Flanschdicke : 50 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 152 mm

Gesamthöhe : 567 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 102,5 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 431,4 mm

Abstand'Mitte Durchgangsloch zum Hebelende : 331,5 mm

Abstand'Hebel-Montagebohrungen (horizontal) : 65,5 mm

Abstand'Hebel-Montagebohrungen (vertikal) : 100 mm
