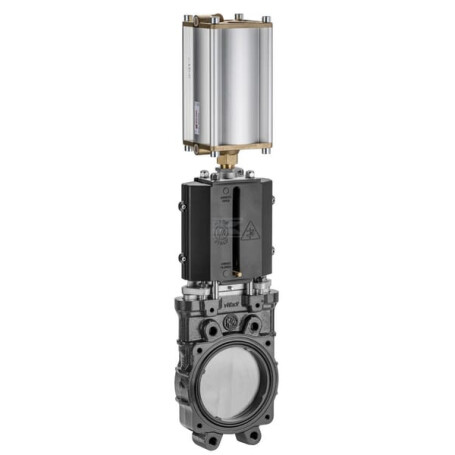

Plattenschieber 6" pn. Bed. MZ MZ 6100575

Anschlusstyp : Mit Doppelflansch

Nenndurchmesser Durchgangsloch : 6 Inch

Gehäusematerial : Gusseisen

Tormaterial : Edelstahl

Antriebs-/Lenkart : Pneumatisch doppeltwirkend

Max. Betriebsdruck : 10 bar

Wasserdicht : Ja

Durchflussrichtungstyp : Unidirektional

Flansch-Anschlusstyp : DIN PN10 - UNI EN 1092-1

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 240 mm

Abstand'Montageschrauben/-bohrungen'Flansch : 150 mm

Durchmesser Montageschrauben/-bohrungen'Flansch : 20 mm

Flanschdicke : 60 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 221 mm

Gesamthöhe : 842 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 130,1 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 523 mm

Abstand'Mitte Durchgangsloch zum Hebelende : 415 mm

Abstand'Hebel-Montagebohrungen (horizontal) : 63 mm

Abstand'Hebel-Montagebohrungen (vertikal) : 108 mm
