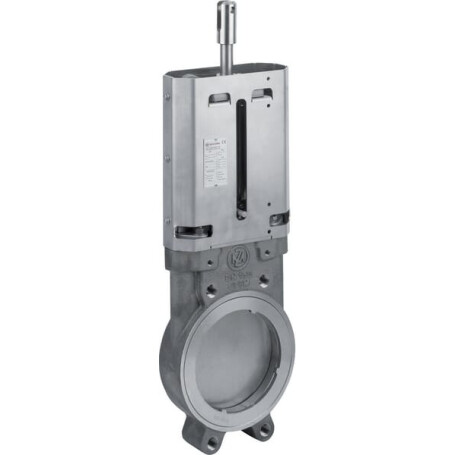

Plattenschieber 6" Edelstahl MZ 6012000

Nenndurchmesser Durchgangsloch : 6 Inch

Max. Betriebsdruck : 10 bar

Flansch-Anschlusstyp : DIN PN10 - UNI EN 1092-1

Min. Medientemperatur : -15 °C

Max. Medientemperatur : 80 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 240 mm

Durchmesser Montageschrauben/-bohrungen'Flansch : 20 mm

Flanschdicke : 60 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 205 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 128,4 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 520 mm

Abstand'Mitte Durchgangsloch zum Hebelende : 413 mm

Abstand'Hebel-Montagebohrungen (horizontal) : 65,5 mm

Abstand'Hebel-Montagebohrungen (vertikal) : 107 mm
