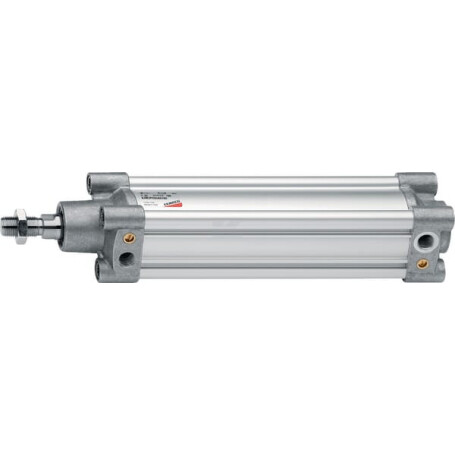

Zylinder Serie 63 CAMOZZI 63MP2C100A0125R

Typ : Doppeltwirkend

Bohrungsdurchmesser : 100 mm

Stangendurchmesser : 25 mm

Hub : 125 mm

Min. Länge : 314 mm

Dämpfungstyp : Pneumatisch - beide Seiten - einstellbar

Dichtungsmaterial : Nitrilkautschuk [NBR]

Breite : 110 mm

Zylinderkopf Flanschdurchmesser : 55 mm

Zylinderkopf Flanschbreite : 8 39,5 mm

Abstand Montagebohrungen Gehäuseseite : 89 mm

Gewindetyp Montagebohrungen Gehäuseseite : G Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M10

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M6

Länge Montagebohrungen Gehäusevorderseite : 19,5 mm

Außendurchmesser : 25 mm

Zylindermutter-Schlüsselweite : 30.0 mm

Schlüsselweite Stange : 22.0 mm

Zylinderlänge ohne Stange und Kopf : 263 mm

Gewindeart Ölanschluss : Metrisch

Montagegewinde Durchmesser - Stangenverbindung : M20

Montagegewindesteigung - Stangenverbindung : 1.50 mm

Montagegewindelänge - Stangenverbindung : 40 mm
