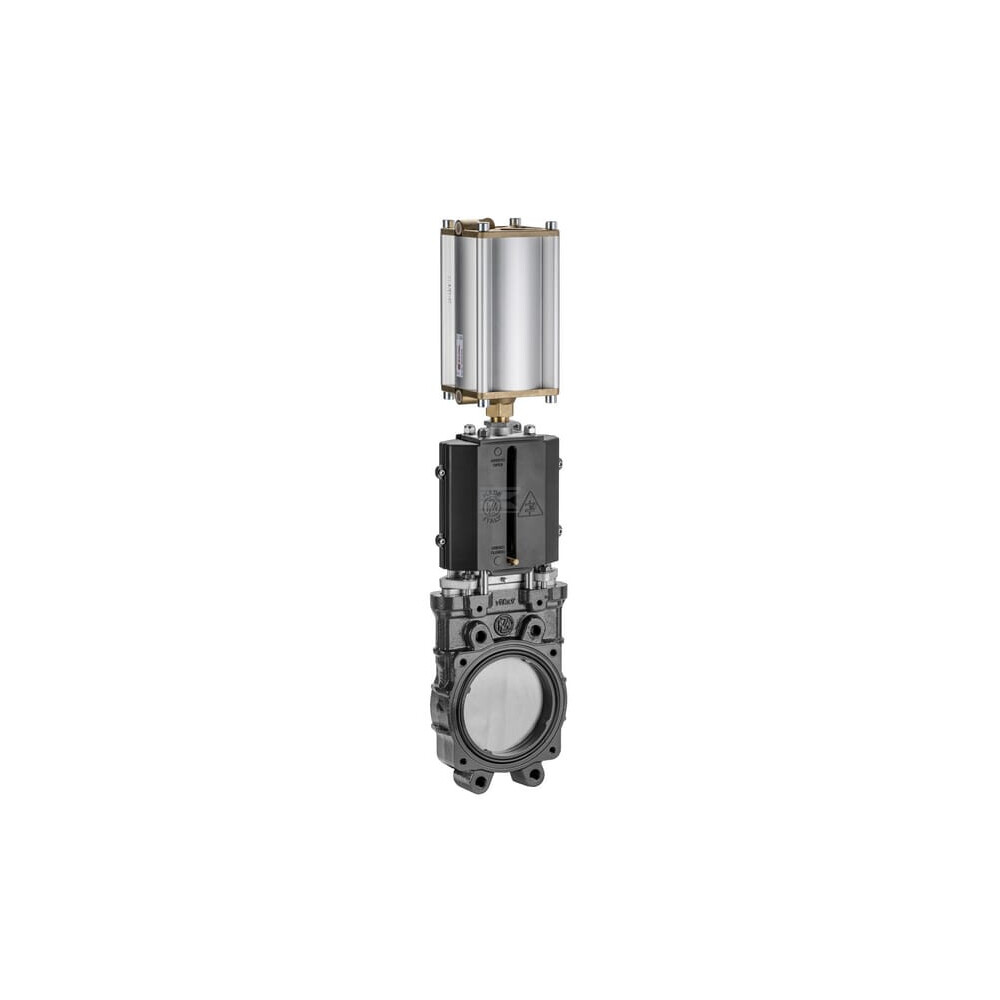

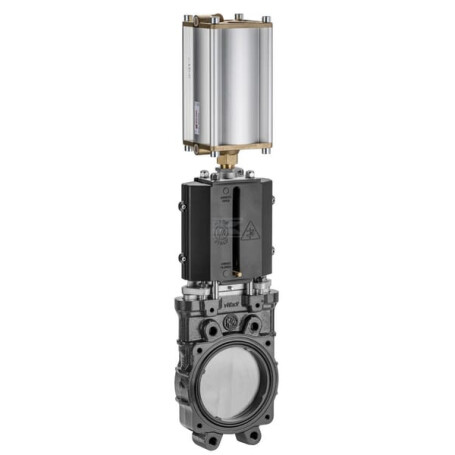

Plattenschieber 8" pn. Bed. MZ MZ 8100575

Anschlusstyp : Mit Doppelflansch

Nenndurchmesser Durchgangsloch : 8 Inch

Gehäusematerial : Gusseisen

Tormaterial : Edelstahl

Antriebs-/Lenkart : Pneumatisch doppeltwirkend

Max. Betriebsdruck : 8 bar

Wasserdicht : Ja

Durchflussrichtungstyp : Unidirektional

Flansch-Anschlusstyp : DIN PN10 - UNI EN 1092-1

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 295 mm

Abstand'Montageschrauben/-bohrungen'Flansch : 180 mm

Durchmesser Montageschrauben/-bohrungen'Flansch : 20 mm

Flanschdicke : 60 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 273,5 mm

Gesamthöhe : 1025 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 158 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 611 mm

Abstand'Mitte Durchgangsloch zum Hebelende : 501 mm

Abstand'Hebel-Montagebohrungen (horizontal) : 90 mm

Abstand'Hebel-Montagebohrungen (vertikal) : 110 mm
