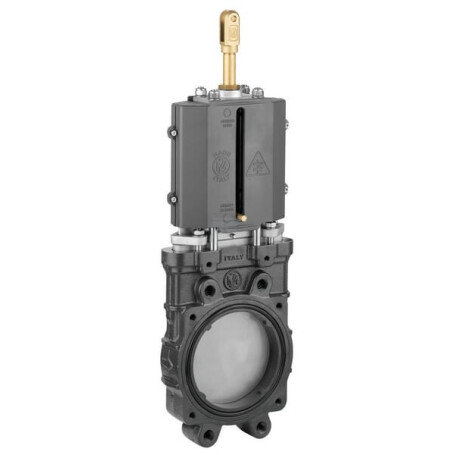

Plattenschieber 5" MZ ARZO0100125000

Anschlusstyp : Mit Doppelflansch

Nenndurchmesser Durchgangsloch : 5 Inch

Gehäusematerial : Gusseisen

Tormaterial : Edelstahl

Antriebs-/Lenkart : Handhebel

Max. Betriebsdruck : 10 bar

Wasserdicht : Ja

Durchflussrichtungstyp : Unidirektional

Abstand'Montageschrauben/-bohrungen'Flansch : 150 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M12

Flanschdicke : 50 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 199 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 119 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 462 mm
