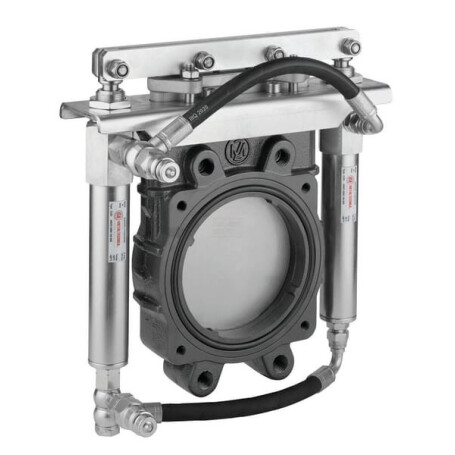

Kompaktes Schieberventil 10" (hydraulisch) METALTECNICA ARZO0101250560

Anschlusstyp : Mit Doppelflansch

Gehäusematerial : Gusseisen

Tormaterial : Edelstahl

Antriebs-/Lenkart : Hydraulisch doppelwirkend

Max. Betriebsdruck : 6 bar

Wasserdicht : Ja

Durchflussrichtungstyp : Unidirektional

Anzahl Montagebohrungen'Flansch : 12

Zylinder-Arbeitsdruck : 120 bar

Min. Medientemperatur : -15 °C

Max. Medientemperatur : 80 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 350 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M20

Gesamtbreite : 495 mm

Gesamthöhe : 542 mm

Zylinderhub : 260 mm

Abstand'Mitte Durchgangsloch zur Oberseite (geschlossen) : 349 mm

Abstand'Mitte zur Zylindermitte : 212,5 mm
