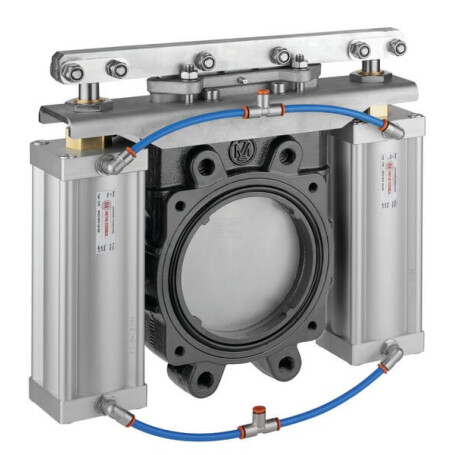

Kurz-Plattenschieber 6" (pneu) MZ ARZO0101150561

Nenndurchmesser Durchgangsloch : 6 Inch

Max. Betriebsdruck : 10 bar

Anzahl Montagebohrungen'Flansch : 8

Min. Medientemperatur : -15 °C

Max. Medientemperatur : 80 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 240 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M20

Gesamtbreite : 476 mm

Breite Oberteil : 456 mm

Gesamthöhe : 359 mm

Zylinderhub : 160 mm

Abstand'Mitte Durchgangsloch zur Oberseite (geschlossen) : 240 mm

Abstand'Mitte zur Zylindermitte : 193 mm

Durchmesser Luftanschluss : 8 mm
