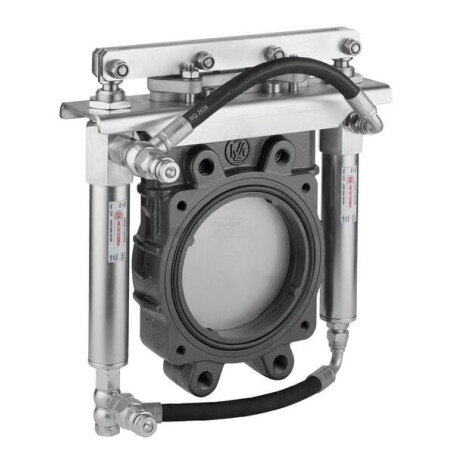

Kurz-Plattenschieber 8" (hydr) MZ ARZO0101200560

Anschlusstyp : Mit Doppelflansch

Nenndurchmesser Durchgangsloch : 8 Inch

Gehäusematerial : Gusseisen

Tormaterial : Edelstahl

Antriebs-/Lenkart : Hydraulisch doppelwirkend

Max. Betriebsdruck : 8 bar

Wasserdicht : Ja

Durchflussrichtungstyp : Unidirektional

Anzahl Montagebohrungen'Flansch : 8

Zylinder-Arbeitsdruck : 120 bar

Min. Medientemperatur : -15 °C

Max. Medientemperatur : 80 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 295 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M20

Gesamtbreite : 405 mm

Gesamthöhe : 452 mm

Zylinderhub : 203 mm

Abstand'Mitte Durchgangsloch zur Oberseite (geschlossen) : 283 mm

Abstand'Mitte zur Zylindermitte : 167,5 mm
