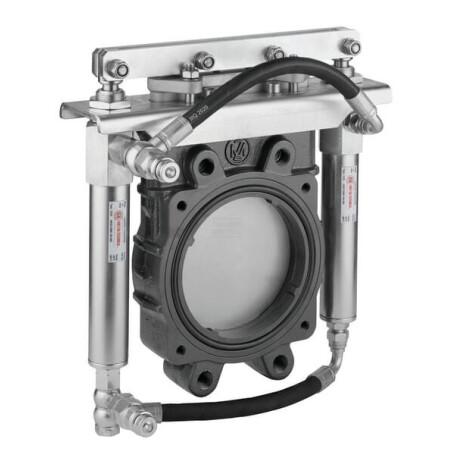

Kurz-Plattenschieber 6" (hydr) MZ ARZO0101150560

Anschlusstyp : Mit Doppelflansch

Nenndurchmesser Durchgangsloch : 6 Inch

Gehäusematerial : Gusseisen

Tormaterial : Edelstahl

Antriebs-/Lenkart : Hydraulisch doppelwirkend

Max. Betriebsdruck : 10 bar

Wasserdicht : Ja

Durchflussrichtungstyp : Unidirektional

Anzahl Montagebohrungen'Flansch : 8

Zylinder-Arbeitsdruck : 120 bar

Min. Medientemperatur : -15 °C

Max. Medientemperatur : 80 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 240 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M20

Gesamtbreite : 350 mm

Gesamthöhe : 398 mm

Zylinderhub : 158 mm

Abstand'Mitte Durchgangsloch zur Oberseite (geschlossen) : 239 mm

Abstand'Mitte zur Zylindermitte : 140 mm
