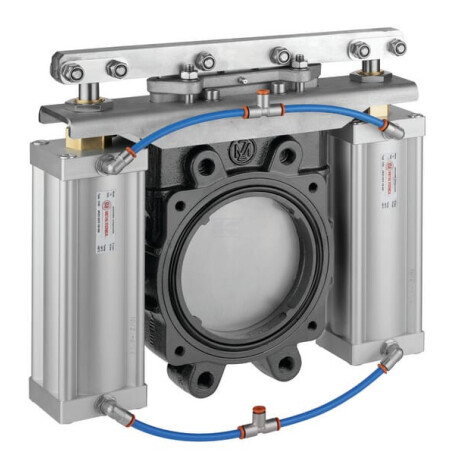

Kurz-Plattenschieber 4" (pneu) MZ ARZO0101100561

Nenndurchmesser Durchgangsloch : 4 Inch

Max. Betriebsdruck : 10 bar

Anzahl Montagebohrungen'Flansch : 8

Min. Medientemperatur : -15 °C

Max. Medientemperatur : 80 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 180 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M16

Gesamtbreite : 410 mm

Breite Oberteil : 390 mm

Gesamthöhe : 338 mm

Zylinderhub : 103 mm

Abstand'Mitte Durchgangsloch zur Oberseite (geschlossen) : 206 mm

Abstand'Mitte zur Zylindermitte : 160 mm

Durchmesser Luftanschluss : 8 mm
