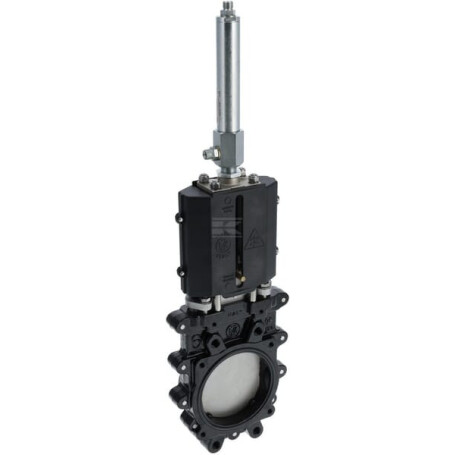

Plattenschieber 6" bidirektional (hydraulisch) MZ ARZO0130150551

Anschlusstyp : Mit Doppelflansch

Nenndurchmesser Durchgangsloch : 6 Inch

Gehäusematerial : Gusseisen

Tormaterial : Edelstahl

Antriebs-/Lenkart : Hydraulisch doppelwirkend

Max. Betriebsdruck : 10 bar

Wasserdicht : Ja

Durchflussrichtungstyp : Bidirektional

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 240 mm

Abstand'Montageschrauben/-bohrungen'Flansch : 150 mm

Durchmesser Montageschrauben/-bohrungen'Flansch : 12 mm

Durchmesser Montageschrauben/-löcher Flansch 2 : 20 mm

Flanschdicke : 60 mm

Bohrungsdurchmesser Zylinderanschluss : 10,5 mm

Gesamtbreite : 245 mm

Gesamthöhe : 838 mm

Abstand'Mitte Durchgangsloch zur Unterseite : 131 mm

Vertikaler Abstand'Mitte Durchgangsloch zur Hebebohrung : 707 mm
