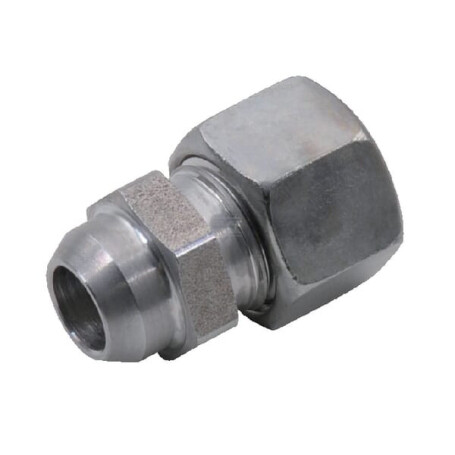

Anschweißverschraubung 10L VOSS ASV10L

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 10L

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M16

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 17.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 14 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 19.0 mm

Innendurchmesser : 6,5 mm

Abstand von Anschlussmitte zu Einsatz : 33 mm

DIN-Norme : 2401

Gesamtlänge : 18 mm

Material : Stahl

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 315 bar

Abdichtung : - Leitungsanschluss mit 24deg Konus
