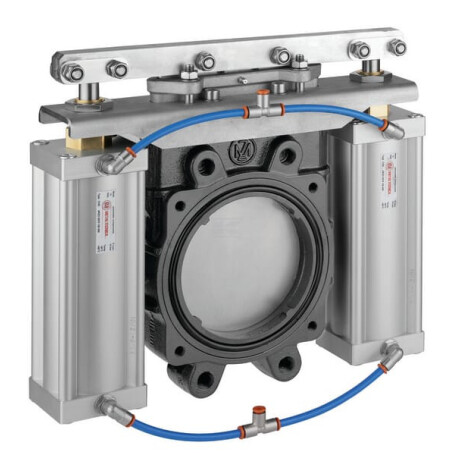

Kurz-Plattenschieber 8" (pneu) MZ ARZO0101200561

Nenndurchmesser Durchgangsloch : 8 Inch

Max. Betriebsdruck : 8 bar

Anzahl Montagebohrungen'Flansch : 8

Min. Medientemperatur : -15 °C

Max. Medientemperatur : 80 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 295 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M20

Gesamtbreite : 530 mm

Breite Oberteil : 510 mm

Gesamthöhe : 400 mm

Zylinderhub : 206 mm

Abstand'Mitte Durchgangsloch zur Oberseite (geschlossen) : 288 mm

Abstand'Mitte zur Zylindermitte : 220 mm

Durchmesser Luftanschluss : 8 mm
