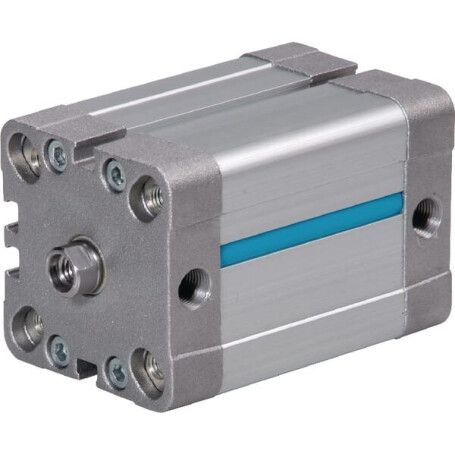

Kompaktzylinder UNIVERSAL CCND3225MI

Typ : Doppeltwirkend

Bohrungsdurchmesser : 32 mm

Stangendurchmesser : 12 mm

Hub : 25 mm

Min. Länge : 76 mm

Montagedurchmesser - Zylinderverbindung : 6 mm

Dämpfungstyp : Flexibel - beide Seiten

Stangenmaterial : Edelstahl AISI 420

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 482 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 415 N

ISO Norm : 21287 228/1

Breite : 49,2 mm

Abstand Zylinderkopf Montagebohrungen : 32,5 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Gewindetyp Montagebohrungen Gehäuseseite : G

Gewindedurchmesser Montagebohrungen Gehäuseseite : 1/8 Inch

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M6

Durchmesser Montagebohrungen Gehäusevorderseite : 9 mm

Länge Montagebohrungen Gehäusevorderseite : 15 4,5 mm

Montagelänge - Stangenverbindung : 12 mm

Kolbendurchmesser : 32 mm

Zylinderlänge ohne Stange und Kopf : 44 mm

Abstand Montagegewinde zu Zylinderkopf - Stangenverbindung : 7 mm

Montagetyp - Zylinderverbindung : Gewinde

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Innengewinde

Montagegewinde Durchmesser - Stangenverbindung : M8

Stange Oberflächenbehandlung : Eloxiert

Anschluss : DIN EN ISO 228/1
