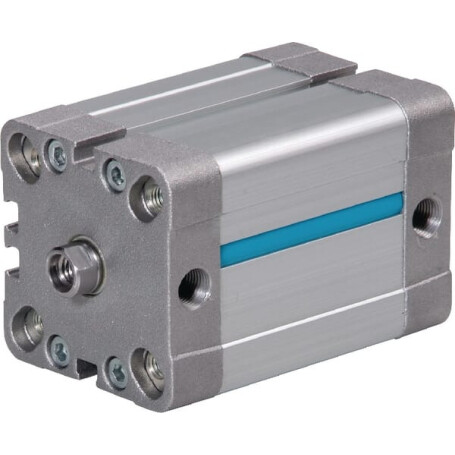

Kompaktzylinder UNIVERSAL CCND2025MI

Typ : Doppeltwirkend

Bohrungsdurchmesser : 20 mm

Stangendurchmesser : 10 mm

Hub : 25 mm

Min. Länge : 68 mm

Montagedurchmesser - Zylinderverbindung : 5 mm

Dämpfungstyp : Flexibel - beide Seiten

Stangenmaterial : Edelstahl AISI 304

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 188 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 142 N

ISO Norm : 21287 228/1

Breite : 37 mm

Abstand Zylinderkopf Montagebohrungen : 22 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Gewindetyp Montagebohrungen Gehäuseseite : Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M5

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M5

Durchmesser Montagebohrungen Gehäusevorderseite : 7,5 mm

Länge Montagebohrungen Gehäusevorderseite : 12,3 4,2 mm

Montagelänge - Stangenverbindung : 10 mm

Kolbendurchmesser : 20 mm

Zylinderlänge ohne Stange und Kopf : 37 mm

Abstand Montagegewinde zu Zylinderkopf - Stangenverbindung : 6 mm

Montagetyp - Zylinderverbindung : Gewinde

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Innengewinde

Montagegewinde Durchmesser - Stangenverbindung : M6

Stange Oberflächenbehandlung : Eloxiert

Anschluss : DIN EN ISO 228/1

Dämpfung : Elastische Dämpfung beidseitig

Doppelt/Einfach wirkend : Doppeltwirkend

Einbau : Beliebig

Werkstoff Deckel : Aluminium-Druckgusslegierung

Werkstoff Zylinderrohr : Aluminium eloxiert

Werkstoff Kolbenstange : Durchmesser 16 - 25: Edelstahl 1.4301 AISI 304

Medium : Gefilterte getrocknete Luft geölt oder ungeölt

Art der Befestigung : Durchgangsbohrung Innengewinde Zubehör

Kolbenstange Gewinde : Innengewinde

Positionserkennung : Für Näherungsschalter

Ausführung : Kolbenstangenzylinder
